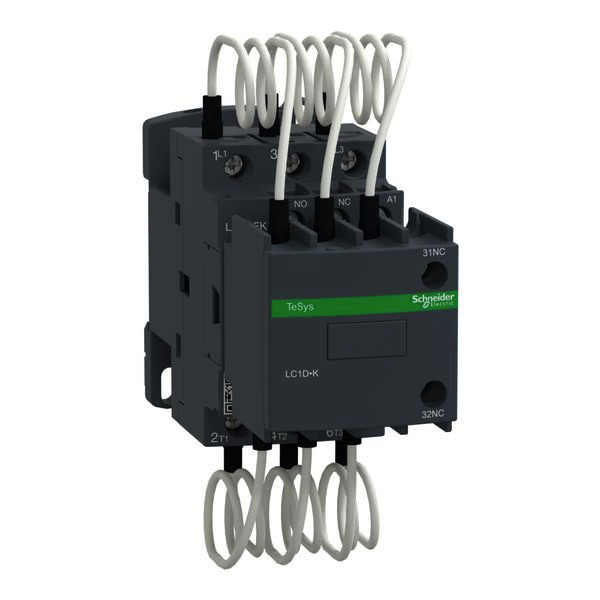

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 6 ST | Menge übernehmen |
| 48 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
TeSys D Schütz, 3-polig (3NO), zum Schalten von 3-phasigen Kondensatorbatterien bis zu 12,5kVAR@400V 50Hz (21kVAR@690V). Es verfügt über eine 230V 50/60Hz AC Spule, 1NO+2NC unverzögerte Hilfskontakte, mit vorderseitig montierten Frühschließern und vorverdrahteten Dämpfungswiderständen zur Strombegrenzung. Für Betriebsraten bis 240 Zyklen/Stunde und Umgebungen bis 60°C bietet es eine hohe Zuverlässigkeit und Lebensdauer. Kompakt (45mm Breite), Montage auf DIN-Schiene oder Schraubbefestigung. Zertifiziert nach IEC 60947 und konform mit der Shunt-Kondensatoren-Norm IEC 60831, Green Premium Produkt (RoHS/REACh).
Merkmale
| Breite | 45 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 6 |
| Verpackungseinheit | 48 |
| Gewicht | 0,55 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 2 |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 - 230.0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 230 - 230.0 V |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Bemessungsblindleistung bei 400 V, 50 Hz | 12.5 kvar |
| Spannungsart zur Betätigung | AC |
| Höhe | 115 mm |
| Tiefe | 121 mm |
| Betriebsspannung bei AC 50 Hz | 440 - 440.0 V |
| Betriebsspannung bei AC 60 Hz | 440 - 440.0 V |
| Bemessungsblindleistung bei 400 V, 60 Hz | 12.5 kvar |
| Kurzbeschreibung | Schütz TeSys LC1-DF 12,5 kVAr - Spule 230 V AC |
| eClass 11.0 - Klasse | 27371006 |
| UNSPSC 14.0801 - Klasse | 39121529 |
Angaben zur Marke
SCHNEIDER ELECTRIC
Hersteller
Schneider Electric GmbH Gothaer Str. 29 DE 40880 Ratingen DE-Debitoren@de.schneider-electric.com
