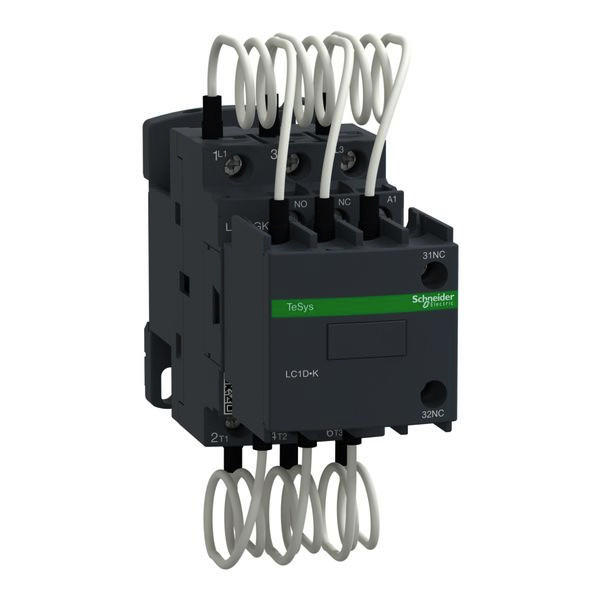

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

03565944
SCHNEIDER ELECTRIC LC1DGKP7 Kondensatorschütz 16,7KVAR

LC1DGKP7 3606480401817 LC1DGKP7
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
6 ST Menge übernehmen
48 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Umwelt Recyclinginformationen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

TeSys D Schütz, 3-polig (3NO), zum Schalten von 3-Phasen-Kondensatorbatterien bis 16,7kVAR@400V 50Hz (28,5kVAR@690V). Es verfügt über eine 230V 50/60Hz AC Spule, 1NO+2NC unverzögerte Hilfskontakte, mit vorderseitig montierten Frühschließern und vorverdrahteten Dämpfungswiderständen zur Strombegrenzung. Für Betriebsraten bis 240 Zyklen/Stunde und Umgebungen bis 60°C bietet es eine hohe Zuverlässigkeit und Lebensdauer. Kompakt (45mm Breite), Montage auf DIN-Schiene oder Schraubbefestigung. Zertifiziert nach IEC 60947 und konform mit der Shunt-Kondensatoren-Norm IEC 60831, Green Premium Produkt (RoHS/REACh).

Merkmale

Breite 45 mm
Verpackungseinheit 1
Verpackungseinheit 6
Verpackungseinheit 48
Gewicht 0,6
Gewichtseinheit KG
Gewichtbezugsmenge 1
Anzahl der Schließer als Hauptkontakte 3
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 2
Bemessungssteuerspeisespannung Us bei AC 50 Hz 230 - 230.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 230 - 230.0 V
Anschlussart Hauptstromkreis Schraubanschluss
Bemessungsblindleistung bei 400 V, 50 Hz 16.7 kvar
Spannungsart zur Betätigung AC
Höhe 125 mm
Tiefe 127 mm
Betriebsspannung bei AC 50 Hz 440 - 440.0 V
Betriebsspannung bei AC 60 Hz 440 - 440.0 V
Bemessungsblindleistung bei 400 V, 60 Hz 16.7 kvar
Kurzbeschreibung Schütz TeSys LC1-DG 16,7 kVAr - Spule 230 V AC
eClass 11.0 - Klasse 27371006
UNSPSC 14.0801 - Klasse 39121529
