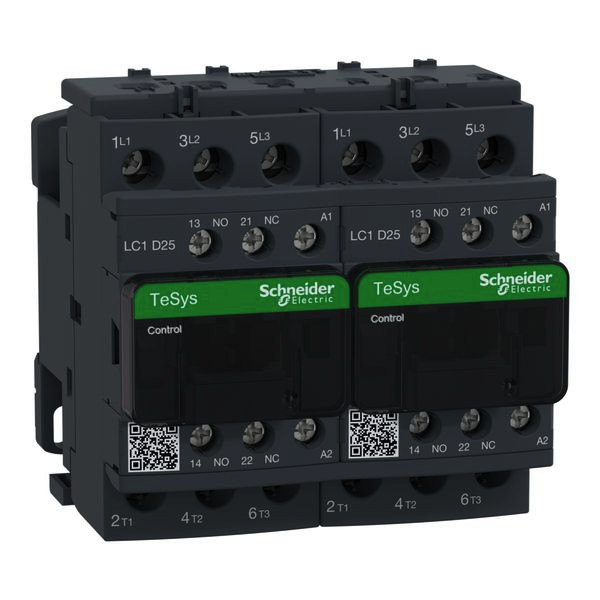

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

01569951
SCHNEIDER ELECTRIC LC2D25E7 Wendeschützkombination, 3p+1S+1

LC2D25E7 3389110386776 LC2D25E7
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
5 ST Menge übernehmen
80 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Umwelt Recyclinginformationen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Standardschütze 0,06 -75 kW Neben ansprechendem und funktionellem Design bieten die Schütze TeSys D schnelle und einfache Installation bei gleichzeitig schmaler Baubreite von 45 bzw. 55 mm. Sie erfüllen internationale Standards. Die Leistungsgrößen 40 bis 65 A sind mit EverLink Klemmen ausgestattet. Diese sind patentiert und gewährleisten eine zuverlässige und dauerhafte Verbindung.

Merkmale

Schutzart (IP) IP20
Breite 90 mm
Verpackungseinheit 1
Verpackungseinheit 80
Verpackungseinheit 5
Gewicht 0,95
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85364190
Funktion Wendeschütz
Bemessungsbetriebsleistung bei AC-3, 400 V 11 kW
Bemessungssteuerspeisespannung Us bei AC 50 Hz 48 - 48.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 48 - 48.0 V
Anschlussart Hauptstromkreis Schraubanschluss
Spannungsart zur Betätigung AC
Anzahl der Schließer als Hauptkontakte 3
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 25 A
Tragschienenmontage möglich ja
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Schraubanschluss
Schutzart (NEMA) sonstige
Bemessungsbetriebsleistung NEMA 11.2 kW
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 40 A
Kurzbeschreibung Wendeschützkombination, 3p+1S+1Ö, 11kW/400V/AC3, 25A, Spule 48V 50/60Hz
Höhe 85 mm
Tiefe 92 mm
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Spannungsart der Betriebsspannung AC
Betriebsspannung bei AC 50 Hz 440 - 440.0 V
Betriebsspannung bei AC 60 Hz 440 - 440.0 V
eClass 11.0 - Klasse 27371009
UNSPSC 14.0801 - Klasse 39121529
