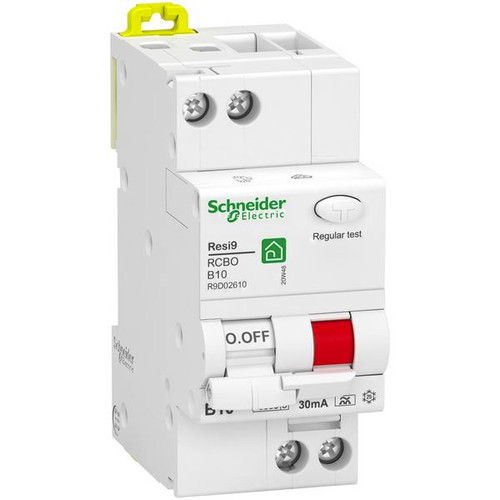

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

01029853 SCHNEIDER ELECTRIC R9D02610 FI/LS-Schalter Resi9 10A

R9D02610 3606489662097 R9D02610
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
60 ST Menge übernehmen
480 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

FI/LS-Schalter Resi9 . 1 polig + N, 10A. B-Charakteristik, Nennfehlerstrom 30 mA, Typ A, Bemessungsausschaltvermögen 10kA, gemäß EN/IEC 61009-1. Betriebsspannung (Ue) 230V AC, Betriebsfrequenz 50 Hz, Neutralposition links. Fehlerstrom-Schutzschalter mit integriertem Leitungsschutzschalter. Mechanische rote Anzeige bei Fehlerauslösung des LS-Schalters und speraten mechanische rote Anzeige bei Fehlerstromauslösung des FI-Schutzschalters an der Frontseite des Gerätes. Farbton RAL 9003.

Merkmale

Schutzart (IP) IP20
Spannungsart AC
Verpackungseinheit 1
Verpackungseinheit 60
Verpackungseinheit 480
Gewicht 0,21
Gewichtseinheit KG
Gewichtbezugsmenge 1
Bemessungsstrom 10.0 A
Bemessungsspannung 230.0 V
Auslösecharakteristik B
Bemessungsfehlerstrom 0.03 A
Fehlerstrom-Typ A
Überspannungskategorie 3.0
Breite in Teilungseinheiten 2.0
Frequenz 50/60 Hz
Mitschaltender Neutralleiter ja
Polzahl (gesamt) 2.0
Stoßstromfestigkeit 0.25 kA
Energiebegrenzungsklasse 3.0
Verschmutzungsgrad 2.0
Einbautiefe 44.5 mm
Bemessungsisolationsspannung Ui 440.0 V
Anzahl der abgesicherten Pole 1.0
Anschließbarer Leiterquerschnitt eindrähtig 1.0 - 25.0 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 1.0 - 16.0 mm²
Mit Verriegelungsvorrichtung ja
Umgebungstemperatur während des Betriebs -25.0 - 40.0 °C
Bemessungsstoßspannungsfestigkeit Uimp 4.0 kV
Bemessungsschaltvermögen Icn nach EN 61009-1 10.0 kA
Abschaltcharakteristik unverzögert
Bemessungsabschaltvermögen nach EN 61009 10.0 kA
Kurzbeschreibung FI/LS-Schalter Resi9 1P+N, 10A, B-Char., 30mA, Typ A, 10kA
Verlustleistung 2.7 W
