01918475

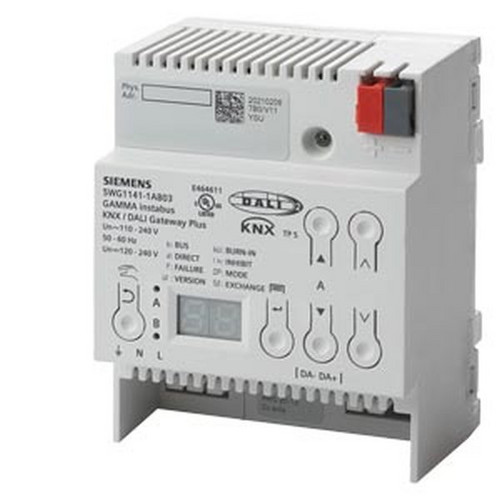

SIEMENS 5WG1141-1AB03 KNX/DALI GATEWAY PLUS

- Zur Kommunikation über KNX mit digitalen elektronischen Vorschaltgeräten (EVG) mit DALI-Schnittstelle - DALI-Ausgang mit DALI-2 Zertifizierung nach IEC 62386-101 und 103, über DALI-Busleitung bis zu 64 DALI-EVG Ed.1 und DALI-2 und mindestens 10 DALI-Sensoren (davon max. 8 Bewegungsmelder) anschließbar (aktuell werden nur Osram und Siemens DALI Sensoren unterstützt) - Integriertes Netzgerät für Eingangsspannung von AC 110-240 V, 50-60 Hz oder DC 120-240 V zur Spannungsversorgung der Gateway-Elektronik und DALI-Ausgänge - DALI-Ausgangsspannung ca. 19 V, potentialfrei und kurzschlussfest - Fremdspannungserkennung bei Inbetriebnahme, ob an DALI-Ausgang fehlerhaft Netzspannung anliegt - LED-Display zur Anzeige von Betriebszuständen und Fehlermeldungen - 1 Taster zum Umschalten zwischen Bus- und Direktbetrieb - 1 Tasterpaar pro DALI-Ausgang zum gemeinsamen Ein- bzw. Ausschalten aller angeschlossenen Leuchten im Direktbetrieb - 1 LED pro DALI-Ausgang zur Schaltzustandsanzeige aller angeschlossenen Leuchten im Direktbetrieb - Konfigurierbares Verhalten bei Busspannungsausfall (Standalone) - Konfigurierbare Standardanwendungen ohne ETS - Zeitschaltfunktion für Tag, Woche, Datum mit Astrofunktion - Ansteuerung aller angeschlossenen Leuchten gemeinsam im Broadcast-Betrieb - Meldung und Anzeige eines Lampen- und EVG-Fehlers pro Leuchtengruppe und pro DALI-Teilnehmer - Umsetzung von Dimmbefehlen in temporäre Sollwertverschiebung bei EVGs mit integrierter Konstantlichtregelung und direkt angeschlossenem Helligkeitssensor - Ein- oder zweistufiger Zeitschalterbetrieb - 4 integrierte Effektsteuerungen für einmalig oder zyklisch ablaufende Lauflicht- oder Farbeffekte - Unterscheidung von Einzelbatterienotleuchten mit einem oder zwei DALI Geräten - Starten der Selbsttests jedes einzelnen Konverters und Meldung des Testergebnisses über Bus oder speichern in persistenten Speicher mit Speicherüberwachung über Objekt - Unterscheidung von Funktionsprüfung, Teildauerprüfung, Dauerprüfung - Pro Kanal bis zu 6 Stand-by-Bereichsauswertungen zur Ansteuerung von Schaltaktoren - Integrierte Szenensteuerung für bis zu 16 Szenen pro Kanal - 16 integrierte 2-Punkt-Regler zur Helligkeitsregelung und 16 Konstantlichtregler für 1 Hauptleuchtenreihe und bis zu 4 weitere Leuchtenreihen - CIN zur eindeutigen Zuordnung des DALI-EVG - Defekte DALI-EVG ohne ETS zu erneuern - Zuordnung der DALI-EVG zu den einzelnen Gruppen und mit Testmöglichkeit der EVG, Gruppen, Szenen und Effekte mittels ETS - Zuordnung DALI-Sensoren mittels ETS - Integrierter KNX-Busankoppler mit max. halber Standard-Buslast, KNX-Busanschluss über Busklemme - Reiheneinbaugerät für Montage auf Tragschiene TH35 DIN EN 60715
