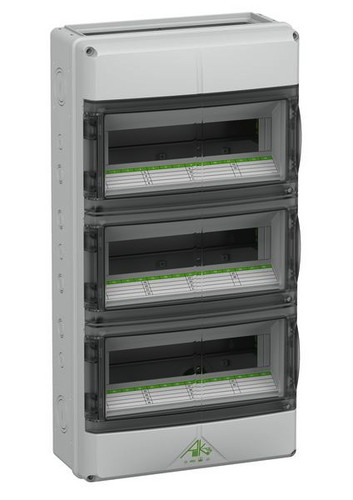

01411944 SPELSBERG AK-F 42 Kleinverteiler IP65 Nr.73354201
AK-F 42
4013902515486
73354201
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
40 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Kleinverteiler, mit Schutzart IP65, 3-reihig, 42 verfügbare Teilungseinheiten, Flansch-Type, mit integrierten Belüftungselementen zur Verminderung der Kondenswasserbildung, Bemessungsbetriebsspannung: 400V AC, Bemessungsisolationsspannung: 1000V AC, 1500V DC, zertifiziert durch VDE (DIN EN 60670-1/-24 (VDE 0606-1/-24)), UL-EU (EN 62208), UL-EU (EN 61439-1/-2), UL-EU (EN 61439-1/-3), UL-EU (EN 61439-1 & EN IEC 61439-7), DLG (Ammoniakbeständigkeit), oben und unten offene Stirnflächen zur Montage von verschiedenen Flanschen oder zur Kombination mehrerer AK-F Gehäuse mittels Kombiflansch, für die Installation im industriellen Umfeld und im geschützten Außenbereich, PE/N-Klemme, bestehend aus: PE-Klemmschiene mit 6 Schraubklemmen 2,5-16mm² und 21 Push-in-Klemmen 0,75-4mm², 4 N-Module (mit Steckbrücke verbunden) mit jeweils 2 Schraubklemmen 2,5-16mm² und 6 Push-in-Klemmen 0,75-4mm² mit Betätigungshebel zum werkzeuglosen Lösen der Leiter
Abmessungen: 315 x 600 x 155mm
Beigefügtes Zubehör: Doppelmembranstutzen: 2x M16, 10x M20, 4x M25, 2x M32, 2x M40, Verschlussstopfen, Abdeck- und Beschriftungsstreifen
Abmessungen: 315 x 600 x 155mm
Beigefügtes Zubehör: Doppelmembranstutzen: 2x M16, 10x M20, 4x M25, 2x M32, 2x M40, Verschlussstopfen, Abdeck- und Beschriftungsstreifen
Merkmale
Schutzart (IP) | IP65 |
Breite | 315 mm |
Werkstoff des Gehäuses | Kunststoff |
Verpackungseinheit | 1 |
Verpackungseinheit | 40 |
Gewicht | 5,32 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85369085 |
Montageart | sonstige |
Farbe | grau |
Höhe | 600 mm |
Tiefe | 155 mm |
RAL-Nummer | 7035 |
Anzahl der Reihen | 3 |
Art der Abdeckung | Tür |
Anbaumöglichkeit | ja |
Innentiefe | 106 mm |
DIN-Schiene | ja |
Breite in Teilungseinheiten | 42 |
Transparenter Deckel/Tür | ja |
Ausführung Deckel | mit Ausschnitt |
Art der Schließung | sonstige |
Erdungsklemmenblock | ja |
Neutralleiterklemmenblock | ja |
Signaldurchlassende Tür | ja |
UV-beständig | ja |
Art der Tür | sonstige |
Kurzbeschreibung | AK-F 42 |
Anhänge
Datei
(pdb_DOK_ZER_VDE40041740AKIII1428425620160330_SALL_AIN_V1.pdf, 667.01 KB)
Datei
(pdb_DOK_ZER_CE2263AKIIISerie_SALL_AIN_V1.pdf, 225.42 KB)
Datei
(pdb_DOK_ZER_CE2263aPLAKIIISerie_SALL_AIN_V1.pdf, 227.63 KB)
Datei
(pdb_DOK_ZER_ULEU00935AKIII20151116_SALL_AIN_V1.pdf, 257.86 KB)
Datei
(pdb_DOK_ZER_ULEU00954AKIII20151218_SALL_AIN_V1.pdf, 405.97 KB)
Datei
(pdb_DOK_ZER_ULEU00955AKIII20151204_SALL_AIN_V1.pdf, 406.04 KB)
Datei
(pdb_DOK_ZER_UKCA2263UKAKIIISerie_SALL_AIN_V1.pdf, 50.47 KB)
Datei
(pdb_DOK_MON_VK23004AKIIIProdukthandbuch_SDE_AIN_V2.pdf, 3.68 MB)
Datei
(pdb_DOK_ZER_ULEU02347EN614397AKIII20230228_SALL_AIN_V1.pdf, 262.83 KB)
Datei
(pdb_DOK_PRO_MAS_MAK342_SALL_APDF_V1.pdf, 19.36 MB)
Datei
(pdb_DOK_ZER_DLGTR7238AKIII20220126_SALL_AIN_V1.pdf, 1.8 MB)
Datei
(pdb_DOK_ZER_DLGTR7238enAKIII20220126_SALL_AIN_V1.pdf, 1.77 MB)
