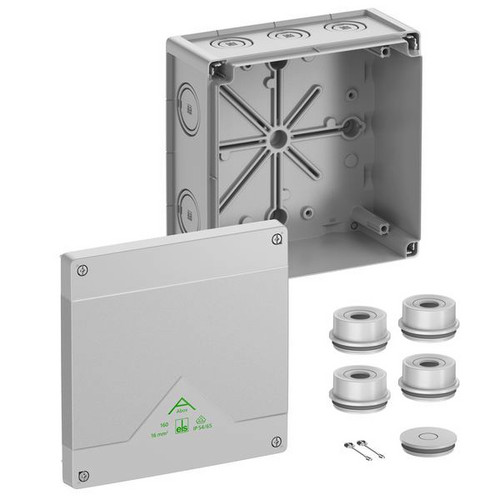

Abbildung ähnlich
02211087 SPELSBERG Abox 160-L Abzweigkasten, Schutzart IP55
Abox 160-L
4013902660391
81640001
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
| 240 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Abzweigkasten, mit Schutzart IP55/IP66, Nennquerschnitt 16mm², zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), Ausschlagmembranen, M20/M32/M40, (2 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich und geschütztem Außenbereich, grau, Ui=1000 V AC, ohne Klemmen
Abmessungen: 182 x 182 x 90mm
Beigefügtes Zubehör: 4 Anbaustutzen IP55 M40 Dichtbereich 17-30mm, 1 Verschlussstopfen IP55 M40, Deckelverliersicherung
Abmessungen: 182 x 182 x 90mm
Beigefügtes Zubehör: 4 Anbaustutzen IP55 M40 Dichtbereich 17-30mm, 1 Verschlussstopfen IP55 M40, Deckelverliersicherung
Merkmale
| Schutzart (IP) | IP66 |
| Länge | 182 mm |
| Breite | 182 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 240 |
| Verpackungseinheit | 10 |
| Gewicht | 0,61 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Montageart | Wand-/Deckenmontage |
| Farbe | grau |
| Ausführung | Verbindungskasten |
| Halogenfrei | ja |
| Tiefe | 90 mm |
| Form | quadratisch |
| Oberfläche | unbehandelt |
| Bestückung | ohne |
| Bemessungsisolationsspannung Ui | 1000 V |
| Plombierbar | ja |
| Funktionserhalt | ohne |
| Einsatztemperatur | -25 - 55 °C |
| Werkstoff | Kunststoff |
| Anzahl der Einführungen | 12 |
| Deckelbefestigung | geschraubt |
| Max. Leiterquerschnitt | 16 mm² |
| Witterungsbeständig | ja |
| Einführung von hinten | ja |
| Für Ex-Zone Gas | ohne |
| Art der Gehäusedurchführung | Vorprägung |
| Für Ex-Zone Staub | ohne |
| Ausführung Deckel | ohne |
| Schutzart (NEMA) | sonstige |
| Kurzbeschreibung | Junction box, Type of protection IP55/IP66, max. 16², Impact strength IK07, Protection class II, Ui 690V AC, Ui 1000V DC, DLG, VDE, Halogen free |
