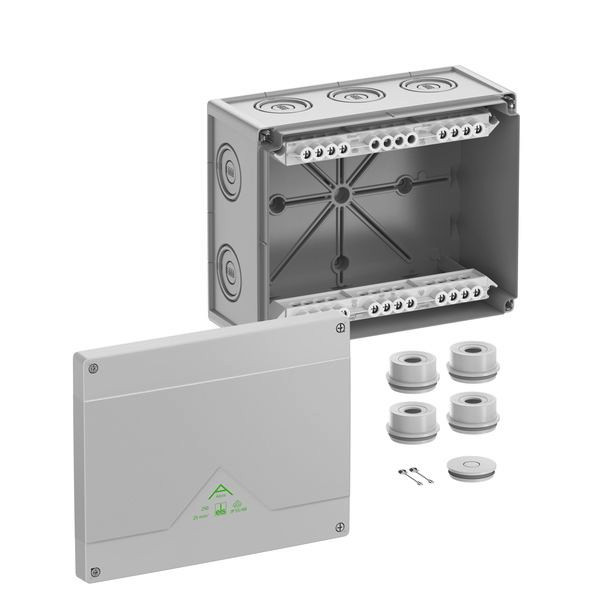

Abbildung ähnlich
02211090 SPELSBERG Abox 250-25² Abzweigkasten, Schutzart IP
Abox 250-25²
4013902660278
82542001
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 4 ST | Menge übernehmen |
| 84 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Abzweigkasten, mit Schutzart IP55/IP66, Nennquerschnitt 25mm², zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), Ausschlagmembranen, M20/M25/M40/M50, (4 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich und geschütztem Außenbereich, grau, Ui=690 V AC, In=101 A, mit hochliegender Schraubklemme, 5-polig-25mm², klemmbare Querschnitte pro Pol: 12 x 10mm², 8 x 16mm², 4 x 25mm² Cu starr / flexibel mit Aderendhülse
Abmessungen: 252 x 202 x 120mm
Beigefügtes Zubehör: 4 Anbaustutzen IP55 M40 Dichtbereich 17-30mm, 1 Verschlussstopfen IP55 M40, Deckelverliersicherung
Abmessungen: 252 x 202 x 120mm
Beigefügtes Zubehör: 4 Anbaustutzen IP55 M40 Dichtbereich 17-30mm, 1 Verschlussstopfen IP55 M40, Deckelverliersicherung
Merkmale
| Schutzart (IP) | IP66 |
| Länge | 202 mm |
| Breite | 252 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 84 |
| Verpackungseinheit | 4 |
| Gewicht | 0,14 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Montageart | Wand-/Deckenmontage |
| Farbe | grau |
| Ausführung | Verbindungskasten |
| Halogenfrei | ja |
| Tiefe | 120 mm |
| Form | rechteckig |
| Oberfläche | unbehandelt |
| Bestückung | Schraubklemme |
| Bemessungsisolationsspannung Ui | 690 V |
| Plombierbar | ja |
| Funktionserhalt | ohne |
| Einsatztemperatur | -25 - 55 °C |
| Werkstoff | Kunststoff |
| Anzahl der Einführungen | 14 |
| Deckelbefestigung | geschraubt |
| Max. Leiterquerschnitt | 25 mm² |
| Witterungsbeständig | ja |
| Einführung von hinten | ja |
| Für Ex-Zone Gas | ohne |
| Art der Gehäusedurchführung | Vorprägung |
| Für Ex-Zone Staub | ohne |
| Ausführung Deckel | ohne |
| Schutzart (NEMA) | sonstige |
| Kurzbeschreibung | Abzweigkasten, Schutzart IP55/IP66, max. Leiterquerschnitt 25², Schlagfestigkeit IK07, Schutzklasse II, Ui 690V AC, Ui 690V DC, DLG, VDE, halogenfrei |
