01428396

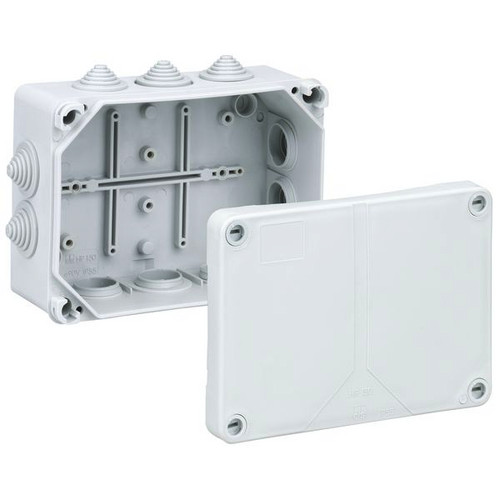

SPELSBERG HP 150-L Verbindungsdose

Lieferanten-Type: HP150L EAN: 4013902940066 Lieferanten-Artikel-Nr.: 32695001

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen
12 ST	Menge übernehmen
576 ST	Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

Abzweigdose, mit Schutzart IP55, Nennquerschnitt 10mm², Ui=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Stufennippel, M20/M25/M32, Dichtbereich 5-21mm, (4 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich, grau, ohne Klemmen
Abmessungen: 164 x 119 x 77mm

Merkmale

Schutzart (IP)	IP55
Länge	119 mm
Breite	164 mm
Verpackungseinheit	1
Verpackungseinheit	576
Verpackungseinheit	12
Gewicht	0,27
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Statistische Warennummer	85369095
Montageart	Wand-/Deckenmontage
Farbe	grau
Tiefe	77 mm
Form	rechteckig
Oberfläche	unbehandelt
Bestückung	ohne
Bemessungsisolationsspannung Ui	690 V
Plombierbar	ja
Funktionserhalt	ohne
Werkstoff	Kunststoff
Anzahl der Einführungen	11
Deckelbefestigung	geschraubt
Max. Leiterquerschnitt	10 mm²
Witterungsbeständig	ja
Für Rohrdurchmesser	20 mm
Einführung von hinten	ja
Art der Gehäusedurchführung	Stufenmembran abschneidbar
Einsatztemperatur	-25 - 40 °C
Für Ex-Zone Gas	ohne
Für Ex-Zone Staub	ohne
Ausführung Deckel	sonstige
Vergießbar	ja
Ausführung	Verbindungskasten
Kurzbeschreibung	HP 150-L
eClass 11.0 - Klasse	27144401
UNSPSC 14.0801 - Klasse	39121332

Anhänge

Datei

pdb_DOK_MON_M173001HPSerie_SALL_AIN_V1.pdf (563.02 KB)

Datei

pdb_DOK_ZER_CE2211HP_SALL_AIN_V1.pdf (222.76 KB)

Datei

pdb_DOK_ZER_CE2211aPLHP_SALL_AIN_V1.pdf (318.71 KB)

Datei

pdb_DOK_ZER_VDE40018620HP20160810_SALL_AIN_V1.pdf (620.71 KB)

Datei

pdb_DOK_PRO_MAS_MHP150_SALL_APDF_V1.pdf (1.29 MB)

Datei

pdb_DOK_ZER_UKCA2211UKHP_SALL_AIN_V1.pdf (49.6 KB)

Datei

pdb_DOK_ROHS_ende_SALL_AIN_V1.pdf (157.53 KB)
