Abbildung ähnlich
01238691 SPELSBERG U71 BWD GVD-2-60 Bewehrungsdose
U71 BWD GVD-2-60
4013902499229
97116501
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 20 ST | Menge übernehmen |
| 240 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
60 mm Ø Auslass vorn, Einführungen: 6 x bis 25
mm Ø, 2 x bis 20 mm Ø, Betondeckung der Bewehrung von
20-60 mm

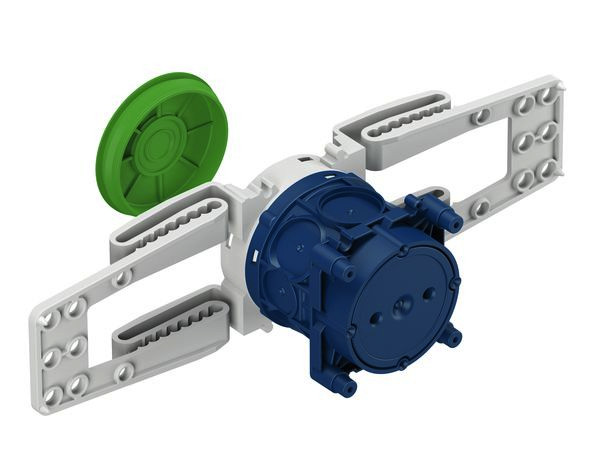

Bewehrungsdose, rückwärtig Boden grün mit Einführung max. 1x 25mm, kombinierbar, geeignet für Gegenschalung ohne Abstützung, Vormontage in der Bewehrung, für den Betoneinbau, kombinierbar im Normabstand 71mm, mit Schutzart IP30, Bemessungsisolationsspannung: 400V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), halogenfrei, 2-teilig, Höhe 85mm, 60mm Ø Auslass vorn, Einführungen: 6 x bis 25mm Ø, 2 x bis 20mm Ø, Betondeckung der Bewehrung von 20-60mm, VDE zertifiziert nach DIN EN 60670 (VDE 0606), Befestigung mittels Bewehrungsadapter in der Bewehrung, Membran zur Lochung, Dichtbereich M16-M25
Abmessungen: 76 x 300 x 85mm
Abmessungen: 76 x 300 x 85mm
Merkmale
| Schutzart (IP) | IP30 |
| Länge | 300 mm |
| Breite | 76 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 240 |
| Verpackungseinheit | 20 |
| Gewicht | 0,12 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 39269097 |
| Montageart | Betonbau |
| Farbe | sonstige |
| Ausführung | Einzel |
| Halogenfrei | ja |
| Form | rund |
| Oberfläche | unbehandelt |
| Durchmesser | 60 mm |
| Bestückung | ohne |
| Bauform | Geräte-Verbindungsdose/-kasten |
| Plombierbar | ja |
| Funktionserhalt | ohne |
| Werkstoff | Kunststoff |
| Befestigung der Geräte | schrauben oder spreizen |
| Deckelbefestigung | aufrastend |
| Für Anzahl Geräteeinsätze | 1 |
| Winddicht | ja |
| Tiefe | 85 mm |
| Einführung von hinten | ja |
| Rohrverriegelung | ja |
| Stutzen | ohne |
| Für Rohrdurchmesser | 20/25 mm |
| Koppelbar | ja |
| Spezielle Anwendung | ohne |
| Ausführung Deckel | Blinddeckel |
| Kurzbeschreibung | U 71 BWD GVD-2-60 |
Anhänge
Datei
(pdb_DOK_MON_M171901_SALL_AIN_V1.pdf, 1.58 MB)
Datei
(pdb_DOK_ZER_CE2277aPLIBTFDGRDKUDGVDGROTDWADPerilexBWABWDLB_SALL_AIN_V1.pdf, 230.06 KB)
Datei
(pdb_DOK_PRO_MAS_M97116501_SALL_APDF_V1.pdf, 573.41 KB)
Datei
(pdb_DOK_ZER_CE2277IBTFDGRDKUDGVDGROTDWADPerilexBWABWDLB_SALL_AIN_V1.pdf, 227.79 KB)
Datei
(pdb_DOK_ZER_UKCA2277UKIBTFDGRDKUDGVDGROTDWADPerilexBWABWDLB_SALL_AIN_V1.pdf, 51.42 KB)
