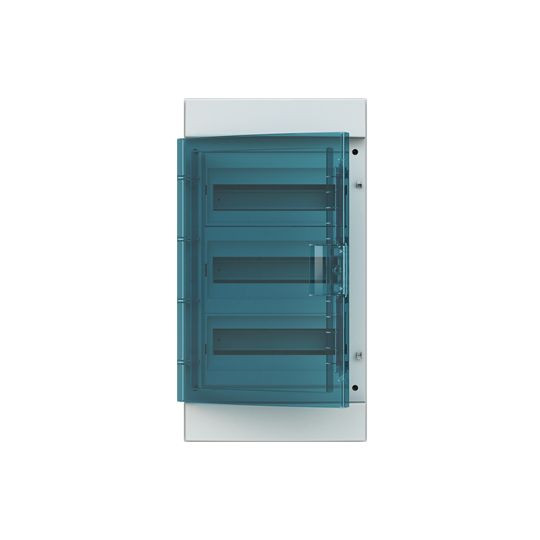

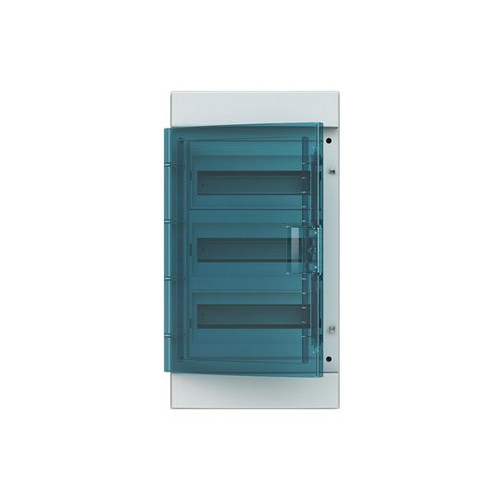

01454430 STRIEBEL & JOHN M65W336TN3 Verteiler aP IP65 3x12
M65W336TN3
8000126106978
1SLM006500S1216
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
37 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Baureihe MISTRAL65
für den Innenbereich, mit Tür, Bemessungsbetriebsspannung Ue 400V AC 50/60 Hz, Bemessungsstrom In 63 A, Glühdrahtfestigkeit 750°C, Gehäuse aus Polystyrol, transparente Tür aus Thermoplast mit Schnappverschluss, Türöffnungswinkel 180 Grad, Türanschlag rechts oder links, Leitungseinführung oben, unten und seitlich über Vorprägungen, Abdeckungen aus Kunststoff, unverlierbaren Schrauben, ohne N/PE Quick-Steckklemme Die Stromkreisverteiler der Baureihe Mistral65 sind für die Aufputzmontage ausgelegt. Verwendung finden die Verteiler im Innenbereich von z. B. industriellen Applikationen. Die Gehäuse werden mit Tür ausgeliefert und verfügen über obere und untere Leitungseinführungsmöglichkeiten. Des Weiteren verfügen die Gehäuse über ein widerstandsfähiges Gehäuse (IK 09). Sie erfüllen die Schutzart IP65 und haben einen Bemessungsstrom von 63A . Geltende Normen sind: DIN EN 60670-1, VDE 0606-1, DIN EN 60670-24, VDE 0606-24,
für den Innenbereich, mit Tür, Bemessungsbetriebsspannung Ue 400V AC 50/60 Hz, Bemessungsstrom In 63 A, Glühdrahtfestigkeit 750°C, Gehäuse aus Polystyrol, transparente Tür aus Thermoplast mit Schnappverschluss, Türöffnungswinkel 180 Grad, Türanschlag rechts oder links, Leitungseinführung oben, unten und seitlich über Vorprägungen, Abdeckungen aus Kunststoff, unverlierbaren Schrauben, ohne N/PE Quick-Steckklemme Die Stromkreisverteiler der Baureihe Mistral65 sind für die Aufputzmontage ausgelegt. Verwendung finden die Verteiler im Innenbereich von z. B. industriellen Applikationen. Die Gehäuse werden mit Tür ausgeliefert und verfügen über obere und untere Leitungseinführungsmöglichkeiten. Des Weiteren verfügen die Gehäuse über ein widerstandsfähiges Gehäuse (IK 09). Sie erfüllen die Schutzart IP65 und haben einen Bemessungsstrom von 63A . Geltende Normen sind: DIN EN 60670-1, VDE 0606-1, DIN EN 60670-24, VDE 0606-24,
Merkmale
Schutzart (IP) | IP65 |
Breite | 320 mm |
Werkstoff des Gehäuses | Kunststoff |
Verpackungseinheit | 1 |
Verpackungseinheit | 37 |
Gewicht | 3,45 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85381000 |
Höhe | 600 mm |
Tiefe | 155 mm |
RAL-Nummer | 7035 |
Einbautiefe | 94 mm |
Anzahl der Reihen | 3 |
Anbaumöglichkeit | ja |
DIN-Schiene | ja |
Breite in Teilungseinheiten | 36 |
Transparenter Deckel/Tür | ja |
Mit Schloss | ja |
Montageart | Aufputz |
Art der Abdeckung | Tür |
Art der Schließung | sonstige |
Farbe | grau |
Ausführung Deckel | mit Ausschnitt |
Innentiefe | 98 mm |
Einbauhöhe | 528 mm |
Einbaubreite | 253 mm |
Erdungsklemmenblock | ja |
Neutralleiterklemmenblock | ja |
Kurzbeschreibung | M65W336TN3 Stromkreisverteiler, Aufputz 3x12 Platzeinheiten |
Art der Tür | einfach |
Zubehörempfehlung für Sie:
Weitere Empfehlungen für Sie:
01025279
ABB S203-C16 Sicherungsautomat 6kA,16A,3P
01025279
S203-C16 COMPACT
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Merkmale
Schutzart (IP) | IP20 |
Spannungsart | AC/DC |
Verpackungseinheit | 1 |
Verpackungseinheit | 36 |
Verpackungseinheit | 1152 |
Einbautiefe | 69 mm |
Bemessungsstrom | 16 A |
Bemessungsspannung | 400 V |
Frequenz | 50 - 60 Hz |
Auslösecharakteristik | C |
Energiebegrenzungsklasse | 3 |
Überspannungskategorie | 3 |
Verschmutzungsgrad | 3 |
Breite in Teilungseinheiten | 3 |
Polzahl (gesamt) | 3 |
Bemessungsisolationsspannung Ui | 440 V |
Anzahl der abgesicherten Pole | 3 |
Anschließbarer Leiterquerschnitt eindrähtig | 0.75 - 35 mm² |
Anschließbarer Leiterquerschnitt mehrdrähtig | 0.75 - 25 mm² |
Umgebungstemperatur während des Betriebs | -25 - 55 °C |
Zusatzeinrichtungen möglich | ja |
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 kA |
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 20 kA |
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 10 kA |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Verlustleistung | 7.5 W |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
36 ST | Menge übernehmen |
1.152 ST | Menge übernehmen |
02443870
ABB PS3/12 Phasenschiene 3Ph.,12Pins,10qmm
02443870
PS3/12 COMPACT
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Merkmale
Länge | 211 mm |
Polzahl | 12 |
Verpackungseinheit | 1 |
Verpackungseinheit | 30 |
Isoliert | ja |
Anzahl der Phasen | 3 |
Querschnitt | 10 mm² |
Bemessungsdauerstrom Iu | 63 A |
Ausführung des elektrischen Anschlusses | Stift |
Bemessungskurzzeitstromfestigkeit Icw | 25 kA |
Geeignet für Anzahl Geräte | 4 |
Max. Bemessungsbetriebsspannung Ue | 690 V |
Teilungsmaß | 44698 mm |
Farbe | grau |
Breite in Teilungseinheiten | 12 |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
30 ST | Menge übernehmen |
01454431
STRIEBEL & JOHN M65W448TN3 Verteiler aP IP65 4x12
01454431
M65W448TN3
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Merkmale
Schutzart (IP) | IP65 |
Breite | 320 mm |
Werkstoff des Gehäuses | Kunststoff |
Verpackungseinheit | 1 |
Verpackungseinheit | 31 |
Höhe | 735 mm |
Tiefe | 155 mm |
RAL-Nummer | 7035 |
Einbautiefe | 94 mm |
Anzahl der Reihen | 4 |
Anbaumöglichkeit | ja |
DIN-Schiene | ja |
Breite in Teilungseinheiten | 48 |
Transparenter Deckel/Tür | ja |
Montageart | Aufputz |
Art der Abdeckung | Tür |
Art der Schließung | sonstige |
Farbe | grau |
Ausführung Deckel | mit Ausschnitt |
Innentiefe | 98 mm |
Einbauhöhe | 662 mm |
Einbaubreite | 253 mm |
Erdungsklemmenblock | ja |
Neutralleiterklemmenblock | ja |
Art der Tür | Doppel |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
31 ST | Menge übernehmen |
01454428
STRIEBEL & JOHN M65W224TN3 Verteiler aP IP65 2x12
01454428
M65W224TN3
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Merkmale
Schutzart (IP) | IP65 |
Breite | 320 mm |
Werkstoff des Gehäuses | Kunststoff |
Verpackungseinheit | 1 |
Verpackungseinheit | 52 |
Höhe | 435 mm |
Tiefe | 155 mm |
RAL-Nummer | 7035 |
Einbautiefe | 94 mm |
Anzahl der Reihen | 2 |
Anbaumöglichkeit | ja |
DIN-Schiene | ja |
Breite in Teilungseinheiten | 24 |
Transparenter Deckel/Tür | ja |
Mit Schloss | ja |
Montageart | Aufputz |
Art der Abdeckung | Tür |
Art der Schließung | sonstige |
Farbe | grau |
Ausführung Deckel | mit Ausschnitt |
Innentiefe | 98 mm |
Einbauhöhe | 358 mm |
Einbaubreite | 252 mm |
Erdungsklemmenblock | ja |
Neutralleiterklemmenblock | ja |
Art der Tür | einfach |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
52 ST | Menge übernehmen |
01454426
STRIEBEL & JOHN M65W108TN1 Verteiler aP IP65 1x08
01454426
M65W108TN1
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Merkmale
Schutzart (IP) | IP65 |
Breite | 232 mm |
Werkstoff des Gehäuses | Kunststoff |
Verpackungseinheit | 1 |
Verpackungseinheit | 148 |
Höhe | 250 mm |
Tiefe | 155 mm |
RAL-Nummer | 7035 |
Einbautiefe | 94 mm |
Anzahl der Reihen | 1 |
Anbaumöglichkeit | ja |
DIN-Schiene | ja |
Breite in Teilungseinheiten | 8 |
Transparenter Deckel/Tür | ja |
Mit Schloss | ja |
Montageart | Aufputz |
Art der Abdeckung | Tür |
Art der Schließung | sonstige |
Farbe | grau |
Ausführung Deckel | mit Ausschnitt |
Innentiefe | 98 mm |
Einbauhöhe | 193 mm |
Einbaubreite | 164 mm |
Erdungsklemmenblock | ja |
Neutralleiterklemmenblock | ja |
Art der Tür | einfach |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
148 ST | Menge übernehmen |
01454427
STRIEBEL & JOHN M65W112TN2 Verteiler aP IP65 1x12
01454427
M65W112TN2
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Merkmale
Schutzart (IP) | IP65 |
Breite | 320 mm |
Werkstoff des Gehäuses | Kunststoff |
Verpackungseinheit | 1 |
Verpackungseinheit | 93 |
Höhe | 250 mm |
Tiefe | 155 mm |
RAL-Nummer | 7035 |
Einbautiefe | 94 mm |
Anzahl der Reihen | 1 |
Anbaumöglichkeit | ja |
DIN-Schiene | ja |
Breite in Teilungseinheiten | 12 |
Transparenter Deckel/Tür | ja |
Mit Schloss | ja |
Montageart | Aufputz |
Art der Abdeckung | Tür |
Art der Schließung | sonstige |
Farbe | grau |
Ausführung Deckel | mit Ausschnitt |
Innentiefe | 98 mm |
Einbauhöhe | 193 mm |
Einbaubreite | 252 mm |
Erdungsklemmenblock | ja |
Neutralleiterklemmenblock | ja |
Art der Tür | einfach |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
93 ST | Menge übernehmen |
01454434
STRIEBEL & JOHN M65W472TN4 Verteiler aP IP65 4x18
01454434
M65W472TN4
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Merkmale
Schutzart (IP) | IP65 |
Breite | 430 mm |
Werkstoff des Gehäuses | Kunststoff |
Verpackungseinheit | 1 |
Verpackungseinheit | 24 |
Höhe | 735 mm |
Tiefe | 155 mm |
RAL-Nummer | 7035 |
Einbautiefe | 94 mm |
Anzahl der Reihen | 4 |
Anbaumöglichkeit | ja |
DIN-Schiene | ja |
Breite in Teilungseinheiten | 72 |
Transparenter Deckel/Tür | ja |
Mit Schloss | ja |
Montageart | Aufputz |
Art der Abdeckung | Tür |
Art der Schließung | sonstige |
Farbe | grau |
Ausführung Deckel | mit Ausschnitt |
Innentiefe | 98 mm |
Einbauhöhe | 662 mm |
Einbaubreite | 363 mm |
Erdungsklemmenblock | ja |
Neutralleiterklemmenblock | ja |
Art der Tür | Doppel |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
24 ST | Menge übernehmen |
01454429
STRIEBEL & JOHN M65W236TN3 Verteiler aP IP65 2x18
01454429
M65W236TN3
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Merkmale
Schutzart (IP) | IP65 |
Breite | 430 mm |
Werkstoff des Gehäuses | Kunststoff |
Verpackungseinheit | 1 |
Verpackungseinheit | 38 |
Höhe | 435 mm |
Tiefe | 155 mm |
RAL-Nummer | 7035 |
Einbautiefe | 94 mm |
Anzahl der Reihen | 2 |
Anbaumöglichkeit | ja |
DIN-Schiene | ja |
Breite in Teilungseinheiten | 36 |
Transparenter Deckel/Tür | ja |
Mit Schloss | ja |
Montageart | Aufputz |
Art der Abdeckung | Tür |
Art der Schließung | sonstige |
Farbe | grau |
Ausführung Deckel | mit Ausschnitt |
Innentiefe | 98 mm |
Einbauhöhe | 363 mm |
Einbaubreite | 363 mm |
Erdungsklemmenblock | ja |
Neutralleiterklemmenblock | ja |
Art der Tür | einfach |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
38 ST | Menge übernehmen |
01454425
STRIEBEL & JOHN M65W104TN1 Verteiler aP IP65 1x04
01454425
M65W104TN1
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Merkmale
Schutzart (IP) | IP65 |
Breite | 152 mm |
Werkstoff des Gehäuses | Kunststoff |
Verpackungseinheit | 1 |
Verpackungseinheit | 326 |
Höhe | 202 mm |
Tiefe | 117 mm |
RAL-Nummer | 7035 |
Einbautiefe | 94 mm |
Anzahl der Reihen | 1 |
Anbaumöglichkeit | ja |
DIN-Schiene | ja |
Breite in Teilungseinheiten | 4 |
Transparenter Deckel/Tür | ja |
Mit Schloss | ja |
Montageart | Aufputz |
Art der Abdeckung | Tür |
Art der Schließung | sonstige |
Farbe | grau |
Ausführung Deckel | mit Ausschnitt |
Innentiefe | 68 mm |
Einbauhöhe | 192 mm |
Einbaubreite | 94 mm |
Erdungsklemmenblock | ja |
Art der Tür | einfach |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
326 ST | Menge übernehmen |
01454433
STRIEBEL & JOHN M65W354TN3 Verteiler aP IP65 3x18
01454433
M65W354TN3
keine Verfügbarkeitsinformationen
auf Anfrage
je
1 ST
Merkmale
Schutzart (IP) | IP65 |
Breite | 430 mm |
Werkstoff des Gehäuses | Kunststoff |
Verpackungseinheit | 1 |
Verpackungseinheit | 29 |
Höhe | 600 mm |
Tiefe | 155 mm |
RAL-Nummer | 7035 |
Einbautiefe | 94 mm |
Anzahl der Reihen | 3 |
Anbaumöglichkeit | ja |
DIN-Schiene | ja |
Breite in Teilungseinheiten | 54 |
Transparenter Deckel/Tür | ja |
Mit Schloss | ja |
Montageart | Aufputz |
Art der Abdeckung | Tür |
Art der Schließung | sonstige |
Farbe | grau |
Ausführung Deckel | mit Ausschnitt |
Innentiefe | 98 mm |
Einbauhöhe | 527 mm |
Einbaubreite | 363 mm |
Erdungsklemmenblock | ja |
Neutralleiterklemmenblock | ja |
Art der Tür | einfach |
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Verpackungseinheiten
1 ST | Menge übernehmen |
29 ST | Menge übernehmen |
