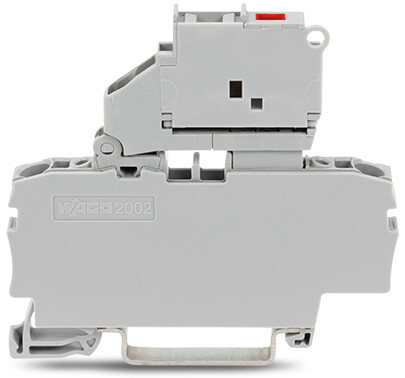

Abbildung ähnlich
WAGO

01228013
WAGO 2002-1611/1000-541 TOPJOB-S 2L-SI-KL: M.

2002-1611/1000-541 4066966335804 2002-1611/1000-541
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

50 ST Menge übernehmen
700 ST Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 50 ST
Bestellschritt 50 ST

Beschreibung

2-Leiter-Sicherungsklemme; mit schwenkbarem Sicherungshalter; mit Abschlussplatte; für G-Sicherungseinsatz 5 x 20 mm; mit Defektanzeige durch LED; 12 - 30 V; für Tragschiene 35 x 15 und 35 x 7,5; 2,5 mm²; Push-in CAGE CLAMP®; 2,50 mm²; grau

Sicherungsklemme Serie 2002, grau

Die Sicherungsklemme hat die Artikelnummer 2002-1611/1000-541 und ermöglicht einen schnellen und zuverlässigen Anschluss. Bei dieser Sicherungsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von mindestens 10 bis 12 mm  nötig. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgerüstet. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Abhängigkeit von der Leiterart ist diese Sicherungsklemme für Leiterquerschnitte von 0,25 mm² bis 4 mm² gemacht.

Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).
  • einbaufertig, sofort nutzbar
  • für bestimmte Ex-Anwendungen geeignet
  • Betätigung über Betätigungswerkzeug
  • Kompakte Baugrößen

Merkmale

Breite 6.2 mm
Verpackungseinheit 50
Verpackungseinheit 700
Gewicht 0,01
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369095
Farbe grau
Bemessungsspannung 250 V
Anschließbarer Leiterquerschnitt eindrähtig 0.75 - 4 mm²
Montageart Hutschiene TH35
Betriebstemperatur 105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Ausführung elektrischer Anschluss 1 Federzuganschluss
Ausführung elektrischer Anschluss 2 Federzuganschluss
Ausführung des Sicherungseinsatzes G-Sicherung 5x20 mm
Ausführung des Sicherungshalters schwenkbar
Art des Anzeigeelements für die Defektanzeige LED
Versorgungsspannung für die Defektanzeige 15 - 30 V
Anzahl der Etagen 1
Spannungsart für die Defektanzeige AC
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.75 - 2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.25 - 4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 0.25 - 2.5 mm²
Werkstoff des Isolierkörpers Thermoplast
Bemessungsstrom In 6 A
Höhe 66.1 mm
Tiefe 57.2 mm
Kurzbeschreibung 2-Leiter-Sicherungsklemme, mit schwenkbarem Sicherungshalter, mit Abschlussplatte, grau
eClass 11.0 - Klasse 27141116
UNSPSC 14.0801 - Klasse 39121410
