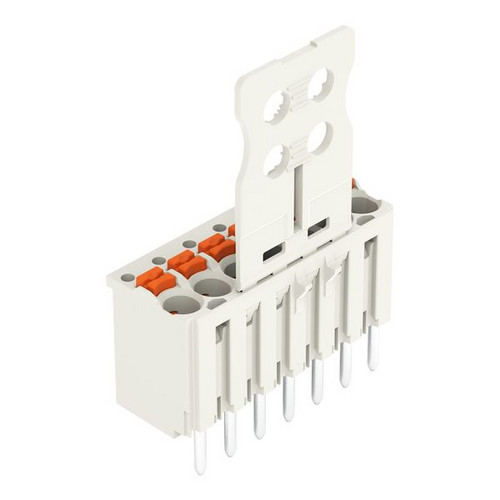

WAGO 2091-1157 1-Leiter-THT-Federleiste

2091-1157 4055143478748 2091-1157
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

50 ST Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 50 ST
Bestellschritt 50 ST

Beschreibung

1-Leiter-THT-Federleiste; gerade; Drücker; Push-in CAGE CLAMP®; 1,5 mm²; Rastermaß 3,5 mm; 7-polig; Lötstift Ø 1,0 mm; Griffplatte; 1,50 mm²; lichtgrau

Federleiste/Buchse Serie 2091 mit 90 ° Leitereinführung zur Platine

Die Federleiste/Buchse mit der Artikelnummer 2091-1157 bietet eine fehlerfreie Elektroinstallation. Mit unseren Leiterplatten-Steckverbindern bekommen Sie ein universelles Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Federleiste/Buchse ist für den Leiteranschluss eine Abisolierlänge im Bereich von mindestens 8 bis 9 mm  erforderlich. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Maße sind in Breite x Höhe x Tiefe (24,5 x 33 x 11,4) mm. In Abhängigkeit von der Leiterart ist diese Federleiste/Buchse gemacht für Leiterquerschnitte von 0,2 mm² bis 1,5 mm².

Push-in CAGE CLAMP®-Federanschlusstechnik – Installationen fehlerfrei stecken, statt umständlich zu verschrauben!

Die Kontaktoberfläche ist aus Zinn. Über einen Drücker wird diese Federleiste/Buchse betätigt. picoMAX® ist ein kompaktes Steckverbindersystem mit innovativem Design. Es kann die Kontaktkraft einer einzigen Cr-Ni-Stahlfeder gleich doppelt nutzen – sowohl für die Kontaktierung des Steckerstiftes als auch für den Anschluss des Leiters. Die Verlötung des Leiterplatten-Steckverbinders erfolgt mittels THT. Der Leiter wird im Winkel von 90 ° zur Oberfläche eingeführt.
  • Einbaufertig
  • Betätigung über Drücker
  • Doppelte Nutzung der Kontaktkraft einer einzigen Cr-Ni-Stahlfeder
  • Verlötung mittels THT
  • Für jede Verdrahtungsaufgabe die richtige Klemme

Merkmale

Polzahl 7
Gehäusefarbe grau
Verpackungseinheit 50
Gewicht 4,5
Gewichtseinheit G
Gewichtbezugsmenge 1
Bemessungsspannung 160 V
Kontaktausführung Stift
Betriebstemperatur -60 - 100 °C
Befestigungsart löten
Bemessungsstoßspannung 2.5 kV
Ausführung des elektrischen Anschlusses Lötanschluss
Werkstoff der Kontaktbeschichtung Zinn
Überspannungskategorie III
Verschmutzungsgrad 2
Durchmesser des Anschlusspins 1 mm
Länge des Pins 3.6 mm
Rastermaß der Anschlüsse 3.5 mm
Anzahl der Steckkontaktreihen 1
Art der Banderolierung ohne
Geeignet für Leiterplattendicke 2 mm
Rastermaß der Kontakte 3.5 mm
Steckverbinderausführung freier Steckverbinder
Werkstoff des Isolierkörpers Thermoplast
Winkel Leiterplatte/Kontakt 90° (vertikal nach oben)
Art der Leiterplattenbefestigung Anschlusskontakt
Bemessungsstrom In 10 A
Verbindungsart flexibler Leiterplattenverbinder
Kurzbeschreibung 1-Leiter-THT-Federleiste, gerade, Drücker, lichtgrau
