Abbildung ähnlich
WAGO

01273228

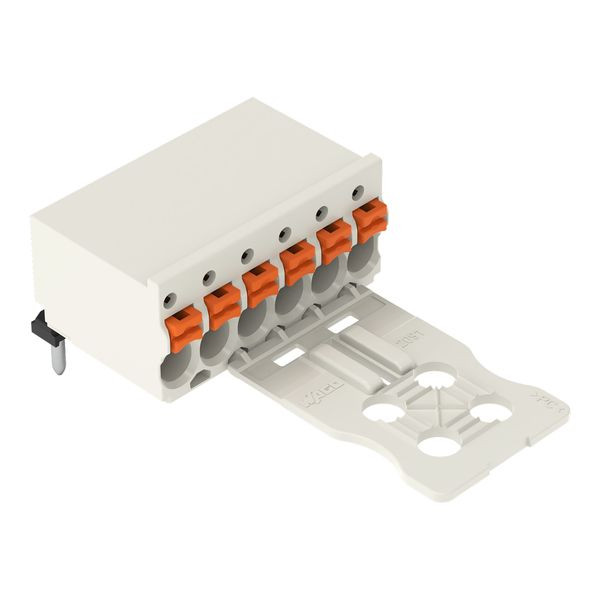

WAGO 2091-1357 1-Leiter-THT-Federleiste

2091-1357 4055143478779 2091-1357
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

50 ST Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 50 ST
Bestellschritt 50 ST

Beschreibung

1-Leiter-THT-Federleiste; abgewinkelt; Drücker; Push-in CAGE CLAMP®; 1,5 mm²; Rastermaß 3,5 mm; 7-polig; Lötstift Ø 1,0 mm; Griffplatte; 1,50 mm²; lichtgrau

Federleiste/Buchse Serie 2091 mit Push-in CAGE CLAMP®

Die Federleiste/Buchse hat die Artikelnummer 2091-1357 und bietet eine reibungslose Elektroinstallation. Setzen Sie beim Design-In Ihres Gerätes auf bewährte Sicherheit: Mit Leiterplatten-Steckverbindern erhalten Sie vielseitige Verwendungsmöglichkeiten. Diese Federleiste/Buchse benötigt für den Leiteranschluss eine Abisolierlänge zwischen 8 und 9 mm . Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Die Abmessungen betragen in Breite x Höhe x Tiefe (24,5 x 11,4 x 33) mm. In Abhängigkeit von der Leiterart ist die Federleiste/Buchse geeignet für Leiterquerschnitte von 0,2 mm² bis 1,5 mm².

Der Universalanschluss für alle Leiterarten – die Push-in CAGE CLAMP®

Die Oberfläche der Kontakte ist aus Zinn. Diese Federleiste/Buchse wird durch einen Drücker betätigt. picoMAX® ist das kompakte und innovative Steckverbindersystem. Die Kontaktkraft einer einzigen Cr-Ni-Stahlfeder wird hier gleich doppelt genutzt – neben dem Anschluss des Leiters auch für die Kontaktierung des Steckerstiftes. Der Leiterplatten-Steckverbinder wird mittels THT verlötet. Der Leiter wird zur Oberfläche im Winkel von 0 ° eingeführt.
  • Kompakte Baugrößen
  • Polzahl: 7
  • Einbaufertig, sofort nutzbar
  • Verlötung mittels THT
  • Betätigung über Drücker

Merkmale

Polzahl 7
Gehäusefarbe grau
Verpackungseinheit 50
Gewicht 4,7
Gewichtseinheit G
Gewichtbezugsmenge 1
Bemessungsspannung 160 V
Kontaktausführung Stift
Betriebstemperatur -60 - 100 °C
Befestigungsart löten
Bemessungsstoßspannung 2.5 kV
Ausführung des elektrischen Anschlusses Lötanschluss
Werkstoff der Kontaktbeschichtung Zinn
Überspannungskategorie III
Verschmutzungsgrad 2
Durchmesser des Anschlusspins 1 mm
Länge des Pins 3.6 mm
Rastermaß der Anschlüsse 3.5 mm
Anzahl der Steckkontaktreihen 1
Art der Banderolierung ohne
Geeignet für Leiterplattendicke 2 mm
Rastermaß der Kontakte 3.5 mm
Steckverbinderausführung freier Steckverbinder
Werkstoff des Isolierkörpers Thermoplast
Winkel Leiterplatte/Kontakt 0°/180° (horizontal)
Art der Leiterplattenbefestigung Anschlusskontakt
Bemessungsstrom In 10 A
Verbindungsart flexibler Leiterplattenverbinder
Kurzbeschreibung 1-Leiter-THT-Federleiste, abgewinkelt, Drücker, lichtgrau
eClass 11.0 - Klasse 27460201
UNSPSC 14.0801 - Klasse 39121400
