auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 100 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 100 ST |
| Bestellschritt | 100 ST |
Beschreibung
1-Leiter-THT-Federleiste; abgewinkelt; Drücker; Push-in CAGE CLAMP®; 1,5 mm²; Rastermaß 3,5 mm; 7-polig; Lötstift Ø 1,0 mm; 1,50 mm²; lichtgrau

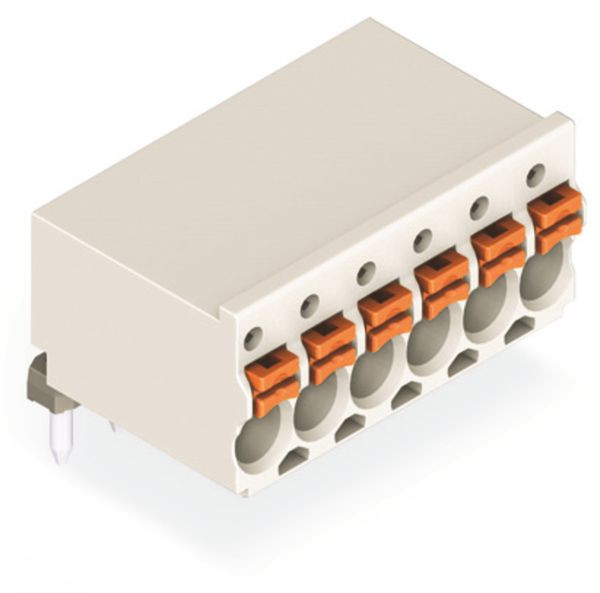

Federleiste/Buchse Serie 2091, lichtgrau
Die Federleiste/Buchse (Artikelnummer 2091-1377) ermöglicht eine saubere Elektroinstallation. Unsere Leiterplatten-Steckverbinder geben Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Bei dieser Federleiste/Buchse ist für den Leiteranschluss eine Abisolierlänge im Bereich von mindestens 8 bis 9 mm erforderlich. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Breite x Höhe x Tiefe sind die Abmessungen (24,5 x 11,4 x 14) mm. Diese Federleiste/Buchse ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm² bis 1,5 mm² geeignet.Push-in CAGE CLAMP®-Federanschlusstechnik – Installationen fehlerfrei stecken, statt umständlich zu verschrauben!
Die Kontaktoberfläche ist aus Zinn. Für diese Federleiste/Buchse erfolgt die Betätigung per Drücker. picoMAX® ist das kompakte Steckverbindersystem mit innovativem Design. Es nutzt die Kontaktkraft einer einzigen Cr-Ni-Stahlfeder zweifach – einerseits für den Anschluss des Leiters, andererseits für die Kontaktierung des Steckerstiftes. Die Verlötung des Leiterplatten-Steckverbinders erfolgt mittels THT. Der Leiter wird im 0 °-Winkel zur Oberfläche eingeführt.- Rastermaß: 3,5 mm
- Für jede Verdrahtungsaufgabe die richtige Klemme
- Polzahl: 7
- Doppelte Nutzung der Kontaktkraft einer einzigen Cr-Ni-Stahlfeder
- Sichere und schnelle Montage
Merkmale
| Polzahl | 7 |
| Gehäusefarbe | grau |
| Verpackungseinheit | 100 |
| Gewicht | 4,5 |
| Gewichtseinheit | G |
| Gewichtbezugsmenge | 1 |
| Bemessungsspannung | 160 V |
| Kontaktausführung | Stift |
| Betriebstemperatur | -60 - 100 °C |
| Befestigungsart | löten |
| Bemessungsstoßspannung | 2.5 kV |
| Ausführung des elektrischen Anschlusses | Lötanschluss |
| Werkstoff der Kontaktbeschichtung | Zinn |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Durchmesser des Anschlusspins | 1 mm |
| Länge des Pins | 3.6 mm |
| Rastermaß der Anschlüsse | 3.5 mm |
| Anzahl der Steckkontaktreihen | 1 |
| Art der Banderolierung | ohne |
| Geeignet für Leiterplattendicke | 2 mm |
| Rastermaß der Kontakte | 3.5 mm |
| Steckverbinderausführung | freier Steckverbinder |
| Werkstoff des Isolierkörpers | Thermoplast |
| Winkel Leiterplatte/Kontakt | 0°/180° (horizontal) |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Bemessungsstrom In | 10 A |
| Verbindungsart | flexibler Leiterplattenverbinder |
| Kurzbeschreibung | 1-Leiter-THT-Federleiste, abgewinkelt, Drücker, lichtgrau |
| eClass 11.0 - Klasse | 27460201 |
| UNSPSC 14.0801 - Klasse | 39121400 |
