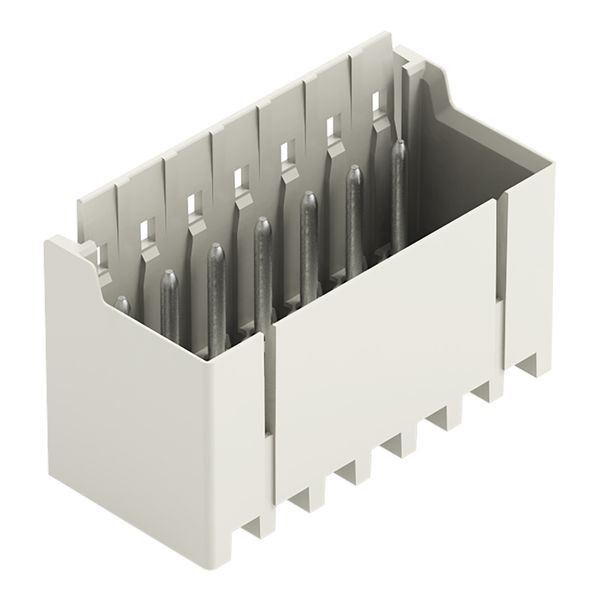

Abbildung ähnlich

01273231
WAGO 2091-1407/200-000 THR-Stiftleiste

Lieferanten-Type: 2091-1407/200-000 EAN: 4055143460927 Lieferanten-Artikel-Nr.: 2091-1407/200-000

auf Anfrage

je 100 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

100 ST	Menge übernehmen

Funktionen

Umwelt Recyclinginformationen

Verkaufsdaten

Mindestbestellmenge	100 ST
Bestellschritt	100 ST

Beschreibung

THR-Stiftleiste; Lötstift Ø 1,0 mm; gerade; Rastermaß 3,5 mm; 7-polig; lichtgrau

Stiftleiste Serie 2091, lichtgrau

Die Stiftleiste hat die Artikelnummer 2091-1407/200-000 und verspricht eine reibungslose Elektroinstallation. Setzen Sie beim Design-In Ihres Gerätes auf zuverlässige Sicherheit: Mit Leiterplatten-Steckverbindern haben Sie diverse Verwendungsmöglichkeiten. Die Abmessungen betragen in Breite x Höhe x Tiefe (26,5 x 19,9 x 12,4) mm.

Fehlerfreie und schnelle Montage dank Stiftleiste Serie 2091

Die Oberfläche der Kontakte besteht aus Zinn. picoMAX® ist ein kompaktes Steckverbindersystem mit innovativem Design. Es kann die Kontaktkraft einer einzigen Cr-Ni-Stahlfeder doppelt nutzen – sowohl für die Kontaktierung des Steckerstiftes als auch für den Anschluss des Leiters. Der Leiterplatten-Steckverbinder wird mittels THR verlötet.

doppelte Nutzung der Kontaktkraft einer einzigen Cr-Ni-Stahlfeder
Für jede Verdrahtungsaufgabe die richtige Klemme
Rastermaß: 3,5 mm
sichere und schnelle Montage
Polzahl: 7

Merkmale

Polzahl	7
Gehäusefarbe	sonstige
Verpackungseinheit	100
Gewicht	2,4
Gewichtseinheit	G
Gewichtbezugsmenge	1
Bemessungsspannung	160 V
Kontaktausführung	Stift
Betriebstemperatur	-60 - 100 °C
Befestigungsart	löten
Bemessungsstoßspannung	2.5 kV
Ausführung des elektrischen Anschlusses	Lötanschluss
Werkstoff der Kontaktbeschichtung	Zinn
Überspannungskategorie	III
Verschmutzungsgrad	2
Durchmesser des Anschlusspins	1 mm
Länge des Pins	3.6 mm
Rastermaß der Anschlüsse	3.5 mm
Anzahl der Steckkontaktreihen	1
Art der Banderolierung	ohne
Geeignet für Leiterplattendicke	2 mm
Rastermaß der Kontakte	3.5 mm
Steckverbinderausführung	freier Steckverbinder
Werkstoff des Isolierkörpers	Thermoplast
Winkel Leiterplatte/Kontakt	90° (vertikal nach oben)
Art der Leiterplattenbefestigung	Anschlusskontakt
Bemessungsstrom In	10 A
Verbindungsart	flexibler Leiterplattenverbinder
Kurzbeschreibung	THR-Stiftleiste,Lötstift Ø 1,0 mm,gerade,lichtgrau
eClass 11.0 - Klasse	27460201
UNSPSC 14.0801 - Klasse	39121400
