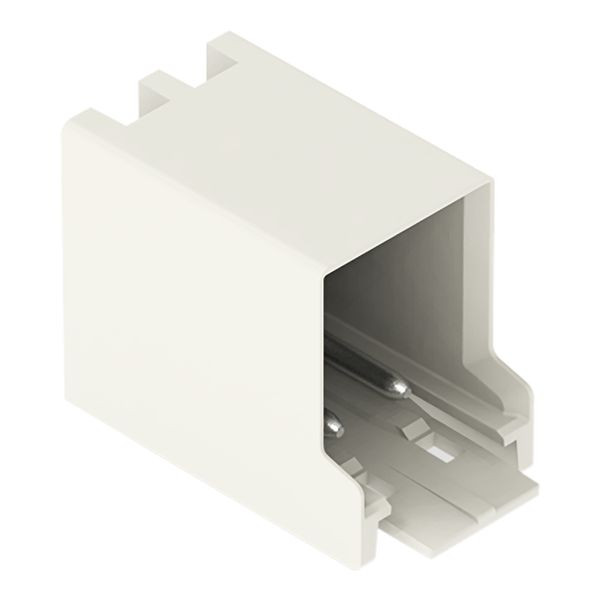

Abbildung ähnlich

01273237
WAGO 2091-1427 THT-Stiftleiste

Lieferanten-Type: 2091-1427 EAN: 4055143428293 Lieferanten-Artikel-Nr.: 2091-1427

auf Anfrage

je 100 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

100 ST	Menge übernehmen

Funktionen

Umwelt Recyclinginformationen

Verkaufsdaten

Mindestbestellmenge	100 ST
Bestellschritt	100 ST

Beschreibung

THT-Stiftleiste; Lötstift Ø 1,0 mm; abgewinkelt; Rastermaß 3,5 mm; 7-polig; lichtgrau

Stiftleiste Serie 2091 mit Rastermaß 3,5 mm

Die Stiftleiste mit der Artikelnummer 2091-1427 verspricht eine fehlerfreie Elektroinstallation. Unsere Leiterplatten-Steckverbinder ermöglichen Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Die Abmessungen sind in Breite x Höhe x Tiefe (26,5 x 16 x 17,5) mm.

Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes – die Stiftleiste Serie 2091

Die Kontaktoberfläche ist aus Zinn. picoMAX® ist ein kompaktes Steckverbindersystem mit innovativem Design. Es kann die Kontaktkraft einer einzigen Cr-Ni-Stahlfeder gleich doppelt nutzen – sowohl für die Kontaktierung des Steckerstiftes als auch für den Anschluss des Leiters. Die Verlötung des Leiterplatten-Steckverbinders erfolgt mittels THT.

Verlötung mittels THT
Rastermaß: 3,5 mm
Kompakte Baugrößen
sichere und schnelle Montage
Polzahl: 7

Merkmale

Polzahl	7
Gehäusefarbe	sonstige
Verpackungseinheit	100
Gewicht	2,5
Gewichtseinheit	G
Gewichtbezugsmenge	1
Bemessungsspannung	160 V
Kontaktausführung	Stift
Betriebstemperatur	-60 - 100 °C
Befestigungsart	löten
Bemessungsstoßspannung	2.5 kV
Ausführung des elektrischen Anschlusses	Lötanschluss
Werkstoff der Kontaktbeschichtung	Zinn
Überspannungskategorie	III
Verschmutzungsgrad	2
Durchmesser des Anschlusspins	1 mm
Länge des Pins	3.6 mm
Rastermaß der Anschlüsse	3.5 mm
Anzahl der Steckkontaktreihen	1
Art der Banderolierung	ohne
Geeignet für Leiterplattendicke	2 mm
Rastermaß der Kontakte	3.5 mm
Steckverbinderausführung	freier Steckverbinder
Werkstoff des Isolierkörpers	Thermoplast
Winkel Leiterplatte/Kontakt	0°/180° (horizontal)
Art der Leiterplattenbefestigung	Anschlusskontakt
Bemessungsstrom In	10 A
Verbindungsart	flexibler Leiterplattenverbinder
Kurzbeschreibung	THT-Stiftleiste,Lötstift Ø 1,0 mm,abgewinkelt,lichtgrau
eClass 11.0 - Klasse	27460201
UNSPSC 14.0801 - Klasse	39121400
