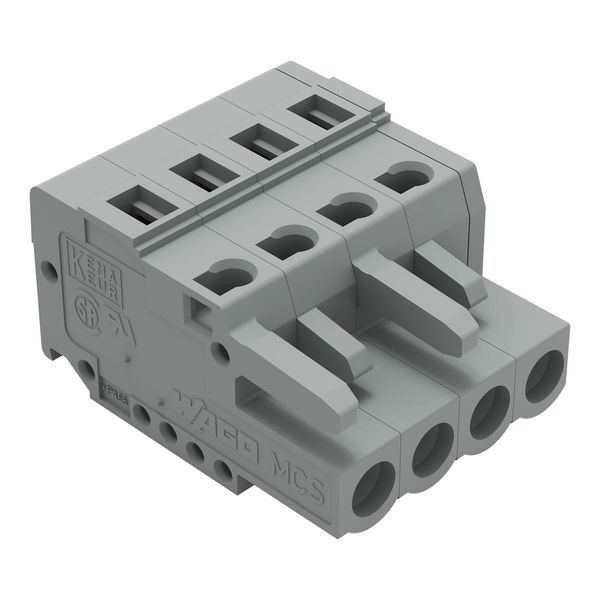

Abbildung ähnlich

01473552
WAGO 231-104/026-000 FEDERLeis. GER. 4-P.IG

Lieferanten-Type: 231-104/026-000 EAN: 4044918338394 Lieferanten-Artikel-Nr.: 231-104/026-000

auf Anfrage

je 100 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

100 ST	Menge übernehmen
1.000 ST	Menge übernehmen

Funktionen

Umwelt Recyclinginformationen

Verkaufsdaten

Mindestbestellmenge	100 ST
Bestellschritt	100 ST

Beschreibung

1-Leiter-Federleiste; CAGE CLAMP®; 2,5 mm²; Rastermaß 5 mm; 4-polig; grau

Federleiste/Buchse Serie 231, grau

Die Federleiste/Buchse hat die Artikelnummer 231-104/026-000 und bietet eine reibungslose Elektroinstallation. Setzen Sie beim Design-In Ihres Gerätes auf zuverlässige Sicherheit: Mit Leiterplatten-Steckverbindern erhalten Sie diverse Verwendungsmöglichkeiten. Bei dieser Federleiste/Buchse ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm nötig. Dieses Produkt verwendet die CAGE CLAMP®-Technologie. Der bewährte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Maße sind in Breite x Höhe x Tiefe (21,5 x 14,3 x 26,45) mm. In Abhängigkeit von der Leiterart ist die Federleiste/Buchse gemacht für Leiterquerschnitte von 0,08 mm² bis 2,5 mm².

Zuverlässig und wartungsfrei – der CAGE CLAMP®-Universalanschluss

Die Kontaktoberfläche ist aus Zinn. Durch ein Betätigungswerkzeug wird diese Federleiste/Buchse betätigt. Das MCS – "Multi Connection System" von WAGO umfasst insgesamt 7 Familien in den Rastermaßen 2,5 mm bis 10,16 mm und bietet mit dem Leiterquerschnittsbereich von 0,08 bis 25 mm2 ein großes Portfolio an Einsatzmöglichkeiten.

einbaufertig
Betätigung über Betätigungswerkzeug
Leiteranschlussrichtung zur Leiterplatte: 0 °
Polzahl: 4
Rastermaß: 5 mm

Merkmale

Polzahl	4
Gehäusefarbe	grau
Werkstoff des Gehäuses	Kunststoff
Verpackungseinheit	100
Verpackungseinheit	1000
Gewicht	7,3
Gewichtseinheit	G
Gewichtbezugsmenge	1
Statistische Warennummer	85366990
Bemessungsspannung	320 V
Kontaktausführung	Buchse
Betriebstemperatur	-60 - 85 °C
Bemessungsstoßspannung	4 kV
Ausführung des elektrischen Anschlusses	Federzuganschluss
Werkstoff der Kontaktbeschichtung	Zinn
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschließbare Kabeltype	Rundkabel
Rastermaß der Anschlüsse	5 mm
Anzahl der Steckkontaktreihen	1
Rastermaß der Kontakte	5 mm
Anschließbarer Leiterquerschnitt eindrähtig	0.08 - 2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0.25 - 1.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0.08 - 2.5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0.08 - 2.5 mm²
Schutzart (IP), montiert	IP20
Werkstoff des Isolierkörpers	Thermoplast
Werkstoff des Kontaktes	sonstige Kupferlegierungen
Winkel Kontakt/Leiteranschluss	180° (horizontal)
Bemessungsstrom In	16 A
Verbindungsart	Leiterplatte zu Kabel
Beschichtung Gehäuse	unbeschichtet
Kurzbeschreibung	1-Leiter-Federleiste,CAGE CLAMP®,2,5 mm²,grau
eClass 11.0 - Klasse	27460202
UNSPSC 14.0801 - Klasse	39121400
