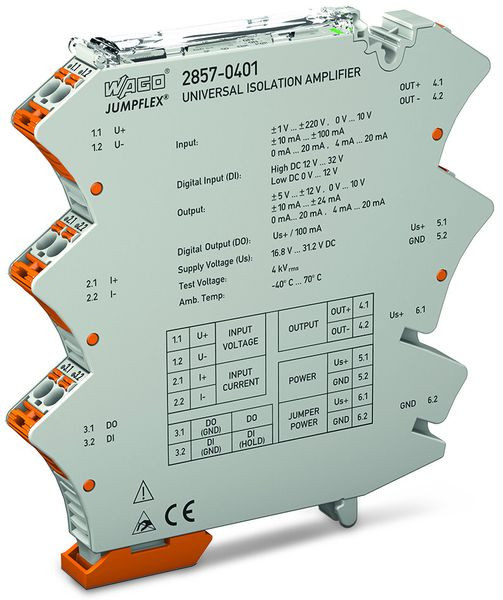

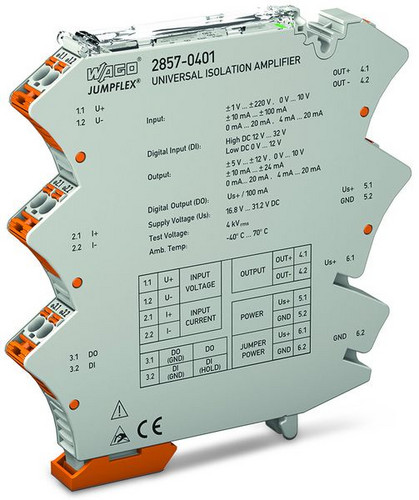

Abbildung ähnlich
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 30 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Trennverstärker; bipolares Strom- und Spannungseingangssignal; bipolares Strom- und Spannungsausgangssignal; Digitalausgang; Versorgungsspannung DC 24 V; 12,5 mm Baubreite
Kurzbeschreibung:
Der Trennverstärker wandelt analoge Signale, verstärkt, filtert und trennt die Signale galvanisch voneinander.
Merkmale:
- Analoge uni- und bipolare Signale eingangsseitig und ausgangsseitig
- Reakion des digitalen Meldeausgangs bei konfigurierten Messbereichsgrenzen (Ein- und Ausschaltverzögerung und Grenzwertschalter-Funktion mit bis zu zwei Schwellwerten konfigurierbar)
- Mögliches Einfrieren des Ausgangssignals durch digitalen Eingang (HOLD)
- Zuschaltbares Clipping (Begrenzung des analogen Signals auf die Ausgangsendwerte)
- Einstellbare Soft- und Hardwarefilter
- Sichere 3-Wege-Trennung mit 4kV-Prüfspannung gemäß EN 61140
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 12.5 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 30 |
| Gewicht | 0,08 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85437090 |
| Montageart | Schnappbefestigung Tragschiene |
| Höhe | 107 mm |
| Tiefe | 110 mm |
| Anzahl der Kanäle | 1 |
| Art der Spannungsversorgung | sonstige |
| Betriebstemperatur | -40 - 70 °C |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Anzahl der Ausgangsbereiche +10 V ... -10 V | 1 |
| Anzahl der Ausgangsbereiche +5 V ... -5 V | 1 |
| Anzahl der Ausgangsbereiche 0 mA ... 10 mA | 1 |
| Anzahl der Ausgangsbereiche 0 V ... 10 V | 1 |
| Anzahl der Ausgangsbereiche 0 mA ... 20 mA | 1 |
| Anzahl der Ausgangsbereiche 0 V ... 5 V | 1 |
| Anzahl der Ausgangsbereiche 1 V ... 5 V | 1 |
| Anzahl der Ausgangsbereiche -10 mA ... +10 mA | 1 |
| Anzahl der Ausgangsbereiche -10 V ... +10 V | 1 |
| Anzahl der Ausgangsbereiche 2 V ... 10 V | 1 |
| Anzahl der Ausgangsbereiche -20 mA ... +20 mA | 1 |
| Anzahl der Ausgangsbereiche 4 mA ... 20 mA | 1 |
| Anzahl der Ausgangsbereiche -5 V ... +5 V | 1 |
| Anzahl der Eingangsbereiche +10 V ... -10 V | 1 |
| Anzahl der Eingangsbereiche +5 V ... -5 V | 1 |
| Anzahl der Eingangsbereiche 0 V ... 1 V | 1 |
| Anzahl der Eingangsbereiche 0 V ... 10 V | 1 |
| Anzahl der Eingangsbereiche 0 V ... 30 V | 1 |
| Anzahl der Eingangsbereiche 0 V ... 5 V | 1 |
| Anzahl der Eingangsbereiche -1 V ... +1 V | 1 |
| Anzahl der Eingangsbereiche 1 V ... 5 V | 1 |
| Anzahl der Eingangsbereiche -10 V ... +10 V | 1 |
| Anzahl der Eingangsbereiche -100 mV ... +100 mV | 1 |
| Anzahl der Eingangsbereiche 2 V ... 10 V | 1 |
| Bemessungsversorgungsspannung bei DC | 16.8 - 31.2 V |
| Bürde | 600 Ohm |
| Galvanische Trennung zwischen Eingang und Ausgang | ja |
| Galvanische Trennung zwischen den Eingängen | ja |
| Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen | ja |
| Störmeldeausgang | ja |
| Temperaturdrift | 0.01 %/K |
| Kurzbeschreibung | JUMPFLEX? transducer Universal isolation amplifier |
| eClass 11.0 - Klasse | 27210120 |
| UNSPSC 14.0801 - Klasse | 39122300 |
Angaben zur Marke
WAGO
Hersteller
WAGO GmbH & Co KG Hansastr. 27 DE 32423 Minden info.de@wago.com
