Beschreibung

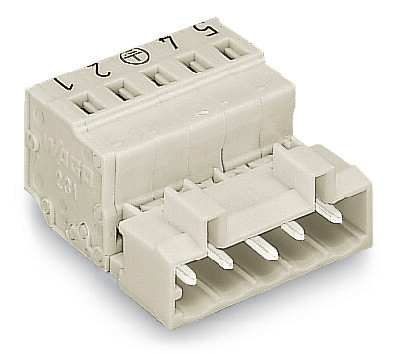

1-Leiter-Stiftleiste; CAGE CLAMP®; 2,5 mm²; Rastermaß 5 mm; 4-polig; voreilender PE-Kontakt; 100% fehlsteckgeschützt; direkt bedruckt; 2,50 mm²; lichtgrau
Stiftleiste Serie 721 mit Rastermaß 5 mm
Die Stiftleiste mit der Artikelnummer 721-604/000-042 bietet eine ordentliche Elektroinstallation. Unsere Leiterplatten-Steckverbinder gewähren Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Bei dieser Stiftleiste ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm nötig. Bei diesem Produkt kommt die CAGE CLAMP®-Technologie zum Einsatz. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. In Breite x Höhe x Tiefe sind die Abmessungen (23,2 x 14,3 x 27,5) mm. In Abhängigkeit von der Leiterart ist die Stiftleiste ausgelegt für Leiterquerschnitte von 0,08 mm² bis 2,5 mm².Keine Vorbehandlung der Leiter mit dem CAGE CLAMP®-Universalanschluss
Die Kontaktoberfläche besteht aus Zinn. Diese Stiftleiste/Stecker wird durch ein Betätigungswerkzeug betätigt. Das "Multi Connection System" – MCS von WAGO ist das vielfältige Steckverbindersystem mit überzeugenden Lösungen für Ihre Anwendungen.- Betätigung über Betätigungswerkzeug
- ermöglicht eine vereinfachte Verdrahtung
- Rastermaß: 5 mm
- strukturierte und schnelle Elektroinstallation
- Leiteranschlussrichtung zur Leiterplatte: 0 °
Merkmale
| Polzahl | 4 |
| Gehäusefarbe | grau |
| Werkstoff des Gehäuses | Kunststoff |
| Verpackungseinheit | 100 |
| Verpackungseinheit | 1000 |
| Gewicht | 6,5 |
| Gewichtseinheit | G |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85366990 |
| Bemessungsspannung | 320 V |
| Kontaktausführung | Stift |
| Betriebstemperatur | -60 - 100 °C |
| Bemessungsstoßspannung | 4 kV |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Werkstoff der Kontaktbeschichtung | Zinn |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Anschließbare Kabeltype | Rundkabel |
| Rastermaß der Anschlüsse | 5 mm |
| Anzahl der Steckkontaktreihen | 1 |
| Rastermaß der Kontakte | 5 mm |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.08 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 1.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.08 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.08 - 2.5 mm² |
| Schutzart (IP), montiert | IP10 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Werkstoff des Kontaktes | sonstige Kupferlegierungen |
| Winkel Kontakt/Leiteranschluss | 180° (horizontal) |
| Bemessungsstrom In | 12 A |
| Verbindungsart | Leiterplatte zu Kabel |
| Beschichtung Gehäuse | unbeschichtet |
| Kurzbeschreibung | Male connector 4-pole Pin spacing 5 mm / 0.197 in light gray |
| eClass 11.0 - Klasse | 27460202 |
| UNSPSC 14.0801 - Klasse | 39121400 |
