Beschreibung

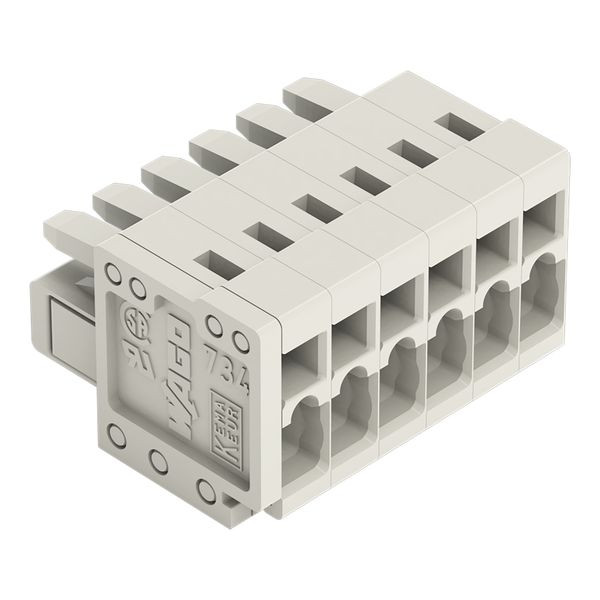

1-Leiter-Federleiste; CAGE CLAMP®; 1,5 mm²; Rastermaß 3,5 mm; 6-polig; 100% fehlsteckgeschützt; lichtgrau
Federleiste/Buchse Serie 734 mit Rastermaß 3,5 mm
Die Federleiste/Buchse hat die Artikelnummer 734-106 und bietet eine ordentliche Elektroinstallation. Setzen Sie beim Design-In Ihres Gerätes auf alterprobte Sicherheit: Mit Leiterplatten-Steckverbindern erhalten Sie vielseitige Verwendungsmöglichkeiten. Bei dieser Federleiste/Buchse ist für den Leiteranschluss eine Abisolierlänge im Bereich von 6 bis 7 mm nötig. Bei diesem Produkt wird die CAGE CLAMP®-Technologie genutzt. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Abmessungen sind in Breite x Höhe x Tiefe (23,2 x 13,4 x 18,6) mm. Diese Federleiste/Buchse ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 1,5 mm² geeignet.Keine Vorbehandlung der Leiter mit dem CAGE CLAMP®-Universalanschluss
Für die Oberfläche der Kontakte wurde Zinn verwendet. Diese Federleiste/Buchse wird durch ein Betätigungswerkzeug betätigt. Das MCS – "Multi Connection System" von WAGO umfasst insgesamt 7 Familien in den Rastermaßen 2,5 mm bis 10,16 mm und bietet mit dem Leiterquerschnittsbereich von 0,08 bis 25 mm2 ein großes Portfolio an Einsatzmöglichkeiten.- Kompakte Baugrößen
- Betätigung über Betätigungswerkzeug
- einbaufertig
- Rastermaß: 3,5 mm
- Leiteranschlussrichtung zur Leiterplatte: 0 °
Merkmale
| Polzahl | 6 |
| Gehäusefarbe | grau |
| Werkstoff des Gehäuses | Kunststoff |
| Verpackungseinheit | 100 |
| Verpackungseinheit | 1000 |
| Gewicht | 4,6 |
| Gewichtseinheit | G |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85366990 |
| Bemessungsspannung | 160 V |
| Kontaktausführung | Buchse |
| Betriebstemperatur | -60 - 100 °C |
| Bemessungsstoßspannung | 2.5 kV |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Werkstoff der Kontaktbeschichtung | Zinn |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Anschließbare Kabeltype | Rundkabel |
| Rastermaß der Anschlüsse | 3.5 mm |
| Anzahl der Steckkontaktreihen | 1 |
| Rastermaß der Kontakte | 3.5 mm |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.08 - 1.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 1.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.08 - 1.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.08 - 1.5 mm² |
| Schutzart (IP), montiert | IP20 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Werkstoff des Kontaktes | sonstige Kupferlegierungen |
| Winkel Kontakt/Leiteranschluss | 180° (horizontal) |
| Bemessungsstrom In | 10 A |
| Verbindungsart | Leiterplatte zu Kabel |
| Beschichtung Gehäuse | unbeschichtet |
| Kurzbeschreibung | 1-Leiter-Federleiste,CAGE CLAMP®,1,5 mm²,lichtgrau |
| eClass 11.0 - Klasse | 27460202 |
| UNSPSC 14.0801 - Klasse | 39121400 |
