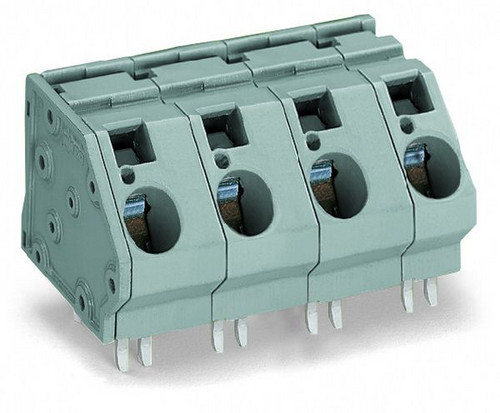

Abbildung ähnlich
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 16 ST | Menge übernehmen |
| 208 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 16 ST |
| Bestellschritt | 16 ST |
Beschreibung
Leiterplattenklemme; 16 mm²; Rastermaß 15 mm; 4-polig; CAGE CLAMP®; Brückungsmöglichkeit; grau
Leiterplattenklemme Serie 745 mit CAGE CLAMP®
Die Leiterplattenklemme (Artikelnummer 745-604/006-000) ermöglicht einen einfachen und zuverlässigen Anschluss. Unsere Leiterplattenklemmen geben Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von mindestens 12 bis 13 mm erforderlich. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgestattet. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. In Breite x Höhe x Tiefe sind die Abmessungen (56,7 x 33,5 x 33,4) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm² bis 16 mm² geeignet.Keine Vorbehandlung der Leiter mit dem CAGE CLAMP®-Universalanschluss
Die Kontaktoberfläche besteht aus Zinn. Über ein Betätigungswerkzeug wird diese Leiterplattenklemme betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Eingeführt wird der Leiter im 45 °-Winkel zur Oberfläche.- Einbaufertig
- Kompakte Baugrößen
- Polzahl: 4
- Sichere Verlötung dank THT
- Betätigung über Betätigungswerkzeug
Merkmale
| Gehäusefarbe | grau |
| Verpackungseinheit | 16 |
| Verpackungseinheit | 208 |
| Gewicht | 0,04 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369010 |
| Höhe | 27 mm |
| Bemessungsspannung | 1000 V |
| Betriebstemperatur | -60 - 105 °C |
| Befestigungsart | löten |
| Anzahl der Etagen | 1 |
| Bemessungsstoßspannung | 8 kV |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Anschlussart Leiter | Federzuganschluss |
| Anschlussart Leiterplatte | Lötanschluss |
| Länge des Pins | 6.5 mm |
| Werkstoff der Anschlussoberfläche | Zinn |
| Rastermaß der Anschlüsse | 15 mm |
| Art der Banderolierung | ohne |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.2 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 10 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.2 - 16 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.2 - 16 mm² |
| Werkstoff des Isolierkörpers | Thermoplast |
| Winkel Leiterplatte/Leiteranschluss | 45°/135° (schräg nach oben) |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Bemessungsstrom In | 76 A |
| Anzahl der elektrischen Anschlüsse | 4 |
| Kurzbeschreibung | Leiterplattenklemme, 16 mm², Rastermaß 15 mm, grau |
| eClass 11.0 - Klasse | 27460101 |
| UNSPSC 14.0801 - Klasse | 39121432 |
Zubehörempfehlung für Sie:
Angaben zur Marke
WAGO
Hersteller
WAGO GmbH & Co KG Hansastr. 27 DE 32423 Minden info.de@wago.com
