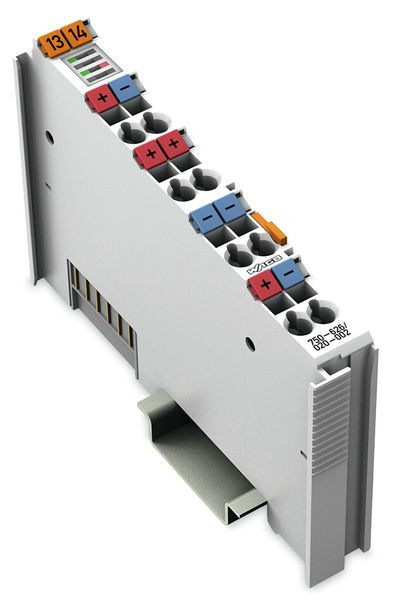

WAGO 750-626/020-002 Supply Filter

Netzteilfilter; DC 24 V; Höhere Isolation; Erdschlussdiagnose

Das WAGO-I/O-SYSTEM 750 kann auch im Schiffbau bzw. On-/Offshore-Bereichen (z. B. Arbeitsplattformen, Verladeanlagen) eingesetzt werden. Dies wird durch die Einhaltung der Anforderungen einflussreicher Klassifikationsgesellschaften, wie z. B. Germanischer Lloyd und Lloyds Register, nachgewiesen. Durch den Einsatz dieses Moduls wird der korrekte (zertifizierte) Betrieb sichergestellt. Das Modul dient dem Schutz vor energiereichen Störgrößen auf den DC-Versorgungsleitungen, wie sie durch Schaltüberspannungen, verursacht durch induktive Verbraucher, entstehen können. Es enthält einen Filter für die Systemversorgung und einen Transientenschutz für System- und Feldversorgung. Es ist für den Einsatz in Systemen mit Isolationsüberwachung optimiert und bietet zusätzlich die Möglichkeit einer Erdschlussprüfung. Anzeigen: • LED (Grün): Versorgung vorhanden • LED (Rot): Erdschlussfehler Erdschlussprüfung Ansprechwerte:

• Voralarm 50 kO (±15 %)
• Hauptalarm 25 kO (±15 %)
• Hysterese typ. 25 … 30 %
• Ansprechzeit =5 s (typ. 2,5 s)
• Innenwiderstand DC (Prüfkreis) 10 MO (Prüfung inaktiv), 90 kO (Prüfung aktiv)
• Prüfstrom =180 µA (RF=0 O)
• Zulässige Netzableitkapazität =2 µF
