Beschreibung

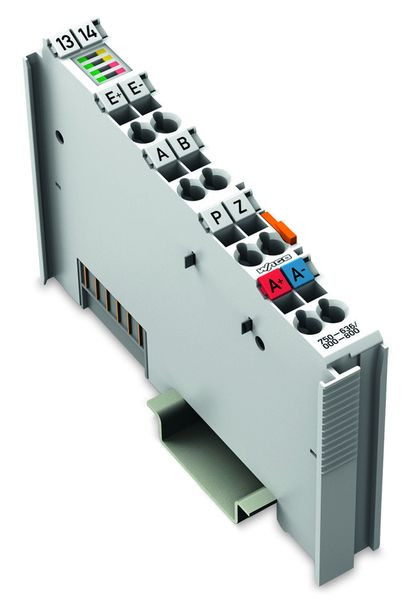

Das Modul ist eine 1-kanalige, intelligente Positioniersteuerung für DC-24V-Motoren bis 5 A mit inkrementaler Positionsrückmeldung.
Drei 24V-Eingänge erfassen die Endlagenschalter und ein Preset-Signal. Eine Inkrementalgeber-Schnittstelle wertet die Signale des Positionsgebers aus und ermittelt den Istwert.
Die Positionierung optimiert bei Bedarf die Vorabschaltposition richtungsabhängig und berücksichtigt den Getriebespielausgleich.
Die bidirektionale Ansteuerung des DC-Motors erfolgt über eine kurzschlussfeste, temperaturüberwachte H-Brücke.
Es ist sowohl der geschaltete Betrieb als auch der Sanftan-/-auslauf oder die Stromreduzierung mittels PWM möglich.
Die feldseitig über die Power-Kontakte zugeführte, auf Unter- und Überspannung überwachte 24V-Speisespannung ist zu den Nachbarmodulen durchgeschleift.
Das Modul ist auch als:
reiner Incremental-Encoder oder als Schalter und Leistungssteller (PWM) einsetzbar.
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 12 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,06 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85389099 |
| Höhe | 100 mm |
| Tiefe | 67.8 mm |
| Spannungsart der Versorgungsspannung | DC |
| Anzahl der Funktionen | 1 |
| Tragschienenmontage möglich | ja |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Systemkomponente | ja |
| Versorgungsspannung bei DC | 24 V |
| Kurzbeschreibung | DC-Drive Controller 24 VDC 5A |
| Performance Level nach EN ISO 13849-1 | ohne |
| SIL nach IEC 61508 | ohne |
| eClass 11.0 - Klasse | 27242605 |
| UNSPSC 14.0801 - Klasse | 32151705 |
