Beschreibung

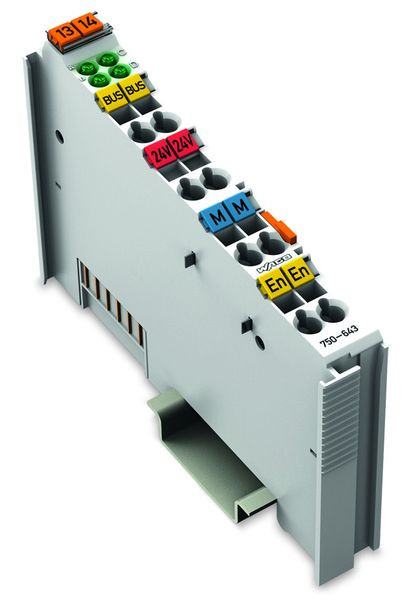

Das Modul 750-643 fungiert als Master für den MP-Bus (Multi Point Bus der Schweizer Firma Belimo) und erlaubt diesen in ein übergeordnetes Busnetz, wie z.B. ETHERNET oder LONWORKS®, zu integrieren. Der MP-Bus dient zur Steuerung von Stellantrieben im HLK-Bereich, für Klappen, Regelventile und VAV-Volumenstromregler. Eine zusätzliche Produktreihe mit MP-Bus Anschluss ist das Fensterlüftungssystem FLS von Belimo (MP-Bus-Anschluss der Belimo-Antriebe siehe Dokumentation Belimo).
Geräte mit MP-Bus-Anschluss, z.B. die Belimo-MFT-Antriebsserie, sind über eine Busleitung mit übergeordneten Steuerungen kommunikationsfähig. Die Antriebe verfügen über eigene Anschlüsse für aktive und passive Sensoren (Temperatur, Feuchte, sowie Schalter ON/OFF), die so ebenfalls per MP-Bus abgefragt werden können. Ein MP-Bus-Master, d.h. das WAGO-Modul, kann über eine gemeinsame Busleitung bis zu 8 Slaves (Antriebe) + 8 Sensoren (pro Slave 1 Sensor anschließbar) verwalten, was die Verkabelung (der Antriebe und Sensoren) erheblich reduziert (Leitungslängen von MP-Busleitungen siehe Dokumentation* Belimo). *Dokumentation in Deutsch und Englisch erhältlich.
Zur speziellen Parametrierung der Belimo-Antriebe kann an das Modul ein Parametriergerät von Belimo angeschlossen werden (Handbediengerät oder Belimo-PC-Tool). Hierfür dient der Enable-Handheld-Kontakt. Wird an diesem Kontakt das externe Parametriergerät angeschlossen (oder einfach die +24 V), schaltet das Modul seine MP-Bus-Kommunikation ab.
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 12 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 152 |
| Gewicht | 0,05 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 84733080 |
| Höhe | 100 mm |
| Tiefe | 69.8 mm |
| Spannungsart der Versorgungsspannung | DC |
| Mit Potenzialtrennung | ja |
| Tragschienenmontage möglich | ja |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Systemkomponente | ja |
| Versorgungsspannung bei DC | 24 V |
| Unterstützt Protokoll für sonstige Bussysteme | ja |
| Kurzbeschreibung | MP-Bus-Master,lichtgrau |
| Anzahl der HW-Schnittstellen sonstige | 1 |
| Performance Level nach EN ISO 13849-1 | ohne |
| SIL nach IEC 61508 | ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I | ja |
| Zertifiziert für UL-Gefahrenbereich Division 1 | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) | ja |
| eClass 11.0 - Klasse | 27242608 |
| UNSPSC 14.0801 - Klasse | 32151701 |
