auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 50 ST | Menge übernehmen |
| 300 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 50 ST |
| Bestellschritt | 50 ST |
Beschreibung

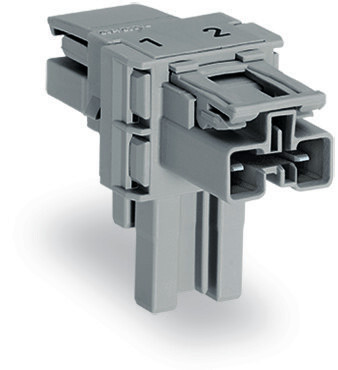

T-Verteiler; 2-polig; Kod. B; 1 Eingang; 2 Ausgänge; 2 Verriegelungsklinken; grau
Verteiler WINSTA® MIDI Bemessungsstrom 25 A
Bewerkstelligen Sie einfach und schnell Ihr Installationsvorhaben: Der Verteiler der Produktfamilie WINSTA® MIDI mit Fehlsteckschutz ist die Lösung zur Durchführung einer fehlerfreien Elektroinstallation. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten – Fehlsteckschutz inklusive. Gemäß der Schutzart IP20 gewährleistet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Die Kodierung B macht den WINSTA® MIDI-Installationssteckverbinder für die Steuerung von Anwendungen im Bereich der Automation, im Maschinenbau und in der Robotik anwendbar. Der Installationssteckverbinder ist für eine Stromlast bis 25 A verwendbar. Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der verbauten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation.Push-in CAGE CLAMP®-Federanschlusstechnik – Installationen fehlerfrei stecken, statt umständlich zu verschrauben!
Das WINSTA®-Steckverbindersystem ist optimal auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und dadurch schneller, noch sicherer und fehlerfrei. Dank der konfektionierten Systemlösung reduzieren sich die Montagezeiten und Installationsfehler auf der Baustelle gleichermaßen. Entscheiden Sie sich für Qualität und Haltbarkeit – mit Fehlsteckschutz von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten besonders vereinfacht.- Fehlerfreiheit durch Fehlsteckschutz
- für Steuerungen in der Automation
- zur Anwendung in der Automation von Prozessen wie z. B. der Beleuchtungstechnik
- einbaufertig, sofort nutzbar
- komfortable Installation und Inbetriebnahme
Merkmale
| Schutzart (IP) | IP20 |
| Länge | 48.9 mm |
| Breite | 23.5 mm |
| Polzahl | 2 |
| Werkstoff des Gehäuses | Polyamid (PA) |
| Verpackungseinheit | 300 |
| Verpackungseinheit | 50 |
| Gewicht | 0,01 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85366990 |
| Halogenfrei | ja |
| Höhe | 35.9 mm |
| Bemessungsstrom | 25 A |
| Bemessungsspannung | 250 V |
| Anzahl der Eingänge | 2 |
| Anzahl der Ausgänge | 4 |
| Oberflächenbehandlung der Kontakte | verzinnt |
| Verschmutzungsgrad | 3 |
| Mechanische Kodierung | ja |
| Bemessungsstoßspannung | 4 kV |
| Durchgangswiderstand | 1 mOhm |
| Kontaktmaterial | CuSn |
| Art des Verteilers | T-Verteiler |
| Art der Verriegelung | im Steckverbinder integriert |
| Art der integrierten Schaltung | ohne |
| Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
| Bemessungsstrom zur Leuchte | 25 A |
| Brandlast | 0.06278 kWh |
| Kurzbeschreibung | T-distribution connector 1 x plug / 2 x socket 2-pole gray |
| Pol-Kennzeichnung | 1, 2 |
| Farbe der Kodierung/Kontakteinsatz | grau |
| eClass 11.0 - Klasse | 27440603 |
| UNSPSC 14.0801 - Klasse | 39121400 |
| RAL-Nummer Codierung/Kontakteinsatz | 7042 |
