Beschreibung

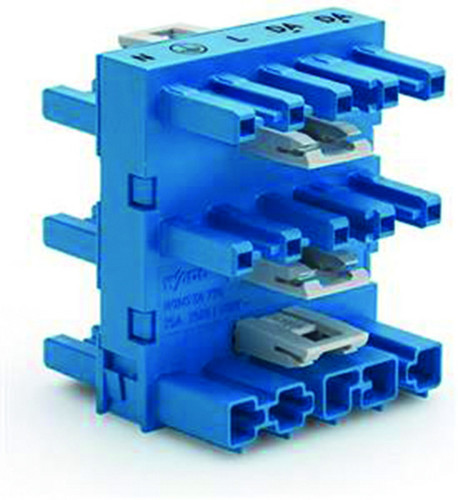

5-fach-Verteiler; 5-polig; Kod. I; 1 Eingang; 5 Ausgänge; blau
Verteiler WINSTA® MIDI 5-polig
Dank dem Verteiler aus der Produktfamilie WINSTA® MIDI Bemessungsstrom 25 A gelingt die fehlerlose Elektroinstallation. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten – Fehlsteckschutz inklusive. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Die Kodierung I in Blau benennt WINSTA® MIDI-Installationssteckverbinder, die vorrangig in der Gebäudeautomation bei der Ansteuerung von Licht zum Einsatz kommen. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt der Bemessungsstrom 25 A – damit ist es auch für leistungsstarke Verbraucher geeignet. WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik ist ein Synonym für eine große Bandbreite an individuellen Produkten, mit denen Sie Ihre Elektroinstallation flexibel, einfach, schnell und sicher durchführen können.WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen – fehlsteckgeschützt und wartungsfrei
Das WINSTA®-Steckverbindersystem ist optimal auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und dadurch effizienter, noch sicherer und fehlerfrei. Dank der konfektionierten Systemlösung reduzieren sich die Montagezeiten und Installationsfehler auf der Baustelle gleichermaßen. Wählen Sie Qualität und Haltbarkeit – mit Verriegelungsklinke von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten wahrnehmbar vereinfacht.- fehlsteckgeschützter Installationssteckverbinder
- für Steuerungen in der Automation
- zur Anwendung in der Automation von Gebäuden (Steuerung von Licht)
- einbaufertig, sofort nutzbar
- schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb
Merkmale
| Schutzart (IP) | IP20 |
| Länge | 46 mm |
| Breite | 50 mm |
| Polzahl | 5 |
| Werkstoff des Gehäuses | Polyamid (PA) |
| Verpackungseinheit | 20 |
| Gewicht | 0,06 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Halogenfrei | ja |
| Höhe | 58.2 mm |
| Bemessungsstrom | 25 A |
| Bemessungsspannung | 400 V |
| Anzahl der Eingänge | 5 |
| Anzahl der Ausgänge | 25 |
| Oberflächenbehandlung der Kontakte | verzinnt |
| Verschmutzungsgrad | 3 |
| Mechanische Kodierung | ja |
| Bemessungsstoßspannung | 6 kV |
| Durchgangswiderstand | 1 mOhm |
| Kontaktmaterial | CuSn |
| Art der Verriegelung | im Steckverbinder integriert |
| Art der integrierten Schaltung | ohne |
| Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
| Bemessungsstrom zur Leuchte | 25 A |
| Befestigungsmöglichkeit | über separaten Adapter |
| Brandlast | 0.02667 kWh |
| Kurzbeschreibung | 5-fach-Verteiler, 5-polig, Kod. I, blau |
| eClass 11.0 - Klasse | 27440603 |
| UNSPSC 14.0801 - Klasse | 39121400 |
| Pol-Kennzeichnung | L, N, PE, D1, D2 |
| Farbe der Kodierung/Kontakteinsatz | blau |
| RAL-Nummer Codierung/Kontakteinsatz | 5015 |
