01227800 WAGO 770-2115 STECKERT. SNAP-IN 5P. BL
770-2115
4055143375887
770-2115
auf Anfrage
je
100 ST
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
Mindestbestellmenge | 100 ST |
Bestellschritt | 100 ST |
Beschreibung

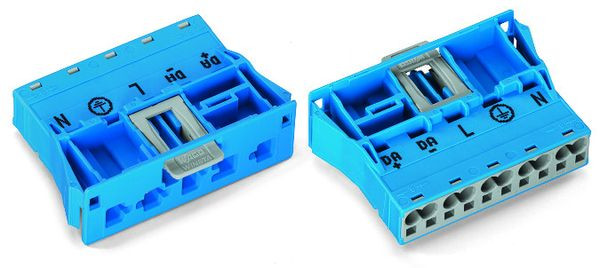

Snap-In-Stecker; 5-polig; Kod. I; 4,00 mm²; blau
Stiftleiste WINSTA® MIDI Kodierung I
Die Stiftleiste WINSTA® MIDI Kodierung I ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, beim Leuchtenanschluss oder auf der Leiterplatte. Unsere Installationssteckverbinder mit Federanschlusstechnik glänzen gänzlich ohne Verschraubung. Sie lassen sich schnell und effizient in einer großen Zahl von Verwendungsmöglichkeiten ohne Fehler montieren. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Laut der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Eine regulierte Beleuchtung, wie sie zum Beispiel beim DALI-Standard umgesetzt wird, ist der primäre Verwendungszweck von WINSTA® MIDI-Installationssteckverbindern mit Kodierung I. Der Installationssteckverbinder ist für eine Stromlast bis 25 A ausgelegt. Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Vollkommene Flexibilität bei der Elektroinstallation gestattet Ihnen unsere Produktfamilie WINSTA® MIDI. Sie gewährleistet durch die Push-in CAGE CLAMP®-Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die verschiedenen Aufgabenstellungen flexibel gerecht wird. Die Montage des Snap-Ins erfolgt durch intuitives Einrasten – werkzeuglos und ohne die Befestigung zu verschrauben.Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes – Lösungen von WINSTA® MIDI
Das WINSTA®-Steckverbindersystem ist optimal auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und damit effizienter, noch sicherer und fehlerfrei. Durch die konfektionierte Systemlösung verringern sich die Zeiten der Montage und Fehler bei der Installation auf der Baustelle gleichermaßen. Reduzieren auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Schutzart IP20 eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.- effektiver Fehlsteckschutz
- einfache Schaltungen
- für Lichtsteuerung (DALI-Standard)
- einbaufertig, sofort nutzbar
- schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb
Merkmale
Schutzart (IP) | IP20 |
Länge | 41.1 mm |
Breite | 55.5 mm |
Anschlussart | Federzuganschluss |
Polzahl | 5 |
Gehäusefarbe | blau |
Werkstoff des Gehäuses | Polyamid (PA) |
Verpackungseinheit | 50 |
Gewicht | 0,02 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85369010 |
Ausführung | Stecker |
Halogenfrei | ja |
Höhe | 18.5 mm |
Bemessungsstrom | 25 A |
Bemessungsspannung | 400 V |
Oberflächenbehandlung der Kontakte | verzinnt |
Verschmutzungsgrad | 3 |
Steckrichtung | gerade |
Mechanische Kodierung | ja |
Bemessungsstoßspannung | 6 kV |
Durchgangswiderstand | 1 mOhm |
Kontaktmaterial | CuSn |
Gewindeanschlussmaß | kein Gewindeanschluss |
Anzahl der Anschlüsse je Pol | 2 V |
Farbe der Kodierung/Kontakteinsatz | blau |
Einbauvariante | Snap-In/Einschraubteil |
Farbe des separaten Adapterstücks | ohne Adapterstück |
Art der Verriegelung | im Steckverbinder integriert |
Anschlussquerschnitt (feindrähtig) | 0.5 - 4 mm² |
Anschlussquerschnitt (eindrähtig) | 0.5 - 4 mm² |
Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
Brandlast | 0.10722 kWh |
Wandstärke des Gehäuses | 2 mm |
Kurzbeschreibung | Plug Snap-in version 5-pole blue |
