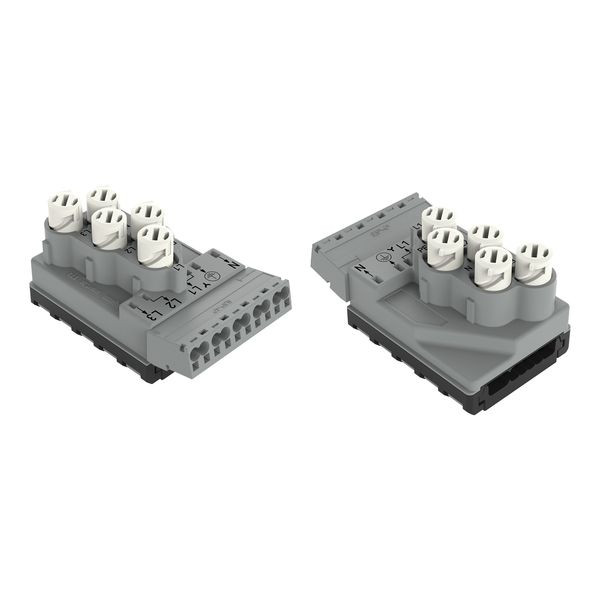

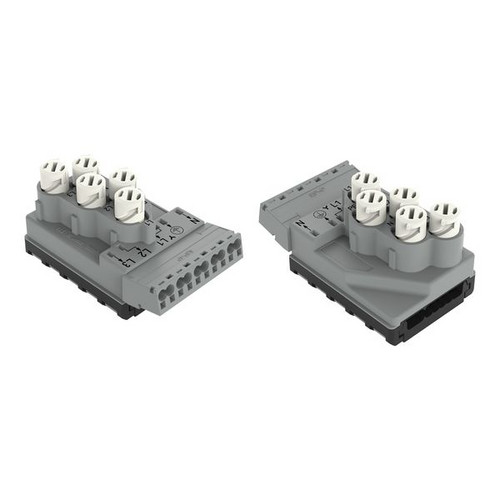

Abbildung ähnlich
WAGO

01493835
WAGO 772-264/060-000 IDC-EM M.CCS,5-P.,2-L.FÜ

772-264/060-000 4050821585770 772-264/060-000
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

10 ST Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 10 ST
Bestellschritt 10 ST

Beschreibung

Einspeisemodul; 5 x 2,5 mm² + 2 x 1,5 mm²; 5-polig; Kod. B; mit Zugentlastungsgehäuse; 4,00 mm²; grau

Einspeisemodul WINSTA® IDC Bemessungsstrom 25 A

Das Einspeisemodul WINSTA® IDC 5-polig ermöglicht die Installation eindrähtiger und feindrähtiger Leiter. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss – mit Installationssteckverbindern von WAGO realisieren Sie den Anschluss an variable Anforderungen in Sekunden. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Die Kodierung B macht den WINSTA® IDC-Installationssteckverbinder für die Anwendungssteuerung in der Automation, im Maschinenbau und in der Robotik anwendbar. Der Installationssteckverbinder ist für eine Stromlast bis 25 A ausgelegt. Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden.

Push-in CAGE CLAMP®-Federanschlusstechnik – Installationen fehlerfrei stecken, statt umständlich zu verschrauben!

Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Reduzieren auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Fehlsteckschutz senken den Serviceaufwand und vermeiden unnötige Stillstände.
  • effektiver Fehlsteckschutz
  • optimal auf die Anforderungen zugeschnittene Produkte garantieren Sicherheit in der Anwendung
  • für Steuerungen wie z. B. Jalousien und Beleuchtungen
  • passgenaue Abmessungen
  • sichere und schnelle Montage

Merkmale

Schutzart (IP) IP20
Länge 82.5 mm
Breite 50 mm
Polzahl 5
Gehäusefarbe grau
Werkstoff des Gehäuses Polyamid (PA)
Verpackungseinheit 10
Gewicht 0,1
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Ausführung Einspeisung
Halogenfrei ja
Höhe 46.5 mm
Bemessungsstrom 25 A
Bemessungsspannung 400 V
Mechanische Kodierung ja
Kontaktmaterial CuSn
Anschlussart Rundleitung Federzuganschluss
Art der integrierten Schaltung ohne
Art der Verriegelung ohne
Kabeldurchmesser 13 - 9 mm
Anschlussquerschnitt (feindrähtig) 0.5 - 4 mm²
Anschlussquerschnitt (eindrähtig) 0.5 - 4 mm²
Max. Dauertemperaturbeständigkeit Kontaktteil 85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung 105 °C
Brandlast 0.47 kWh
Kurzbeschreibung Einspeisemodul, 5 x 2,5 mm² + 2 x 1,5 mm², 5-polig, grau
eClass 11.0 - Klasse 27440601
UNSPSC 14.0801 - Klasse 39121400
Pol-Kennzeichnung N, E, 1, 2, 3
Farbe der Kodierung/Kontakteinsatz grau
Phasenabgriff L1-L3
