Abbildung ähnlich
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 25 ST | Menge übernehmen |
| 525 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Serie 782
mit CAGE CLAMP®-Anschluss, für alle Leiterarten, schraubenlos, Frontverdrahtung, Betätigung mit Schraubendreher oder topJob® Betätigungswerkzeug
1000 V / 8 kV / 3, 0,2 - 6 mm2 2-Leiter-Durchgangsklemme; 6 mm²; für Anwendungen Ex i geeignet; mittige Beschriftung; für Tragschiene 35 x 15 und 35 x 7,5; CAGE CLAMP®; 6,00 mm²; blau
mit CAGE CLAMP®-Anschluss, für alle Leiterarten, schraubenlos, Frontverdrahtung, Betätigung mit Schraubendreher oder topJob® Betätigungswerkzeug
1000 V / 8 kV / 3, 0,2 - 6 mm2 2-Leiter-Durchgangsklemme; 6 mm²; für Anwendungen Ex i geeignet; mittige Beschriftung; für Tragschiene 35 x 15 und 35 x 7,5; CAGE CLAMP®; 6,00 mm²; blau

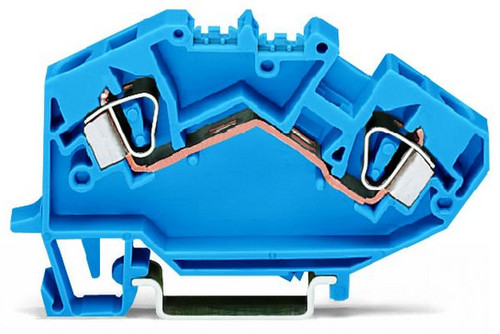

Durchgangsklemme Serie 782, blau
Bei dieser Durchgangsklemme mit der Artikelnummer 782-604 steht eine einfache und zuverlässige Verbindung im Vordergrund. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 12 bis 13 mm nötig. Dieses Produkt verwendet die CAGE CLAMP®-Technologie. Der bewährte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm² bis 6 mm² geeignet.Merkmale
| Breite | 8 mm |
| Verpackungseinheit | 25 |
| Verpackungseinheit | 525 |
| Gewicht | 0,02 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369010 |
| Montageart | Hutschiene TH35 |
| Farbe | blau |
| Bemessungsspannung | 1000 V |
| Betriebstemperatur | 105 °C |
| Abschlussplatte erforderlich | ja |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.2 - 6 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.2 - 6 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.2 - 6 mm² |
| Werkstoff des Isolierkörpers | Thermoplast |
| Bemessungsstrom In | 41 A |
| Explosionsgeprüfte Ausführung "Ex e" | ja |
| Höhe | 82.5 mm |
| Tiefe | 43.5 mm |
| Kurzbeschreibung | 2-Leiter-Durchgangsklemme,6 mm²,für Anwendungen Ex i geeignet,blau |
| eClass 11.0 - Klasse | 27141120 |
| UNSPSC 14.0801 - Klasse | 39121410 |
