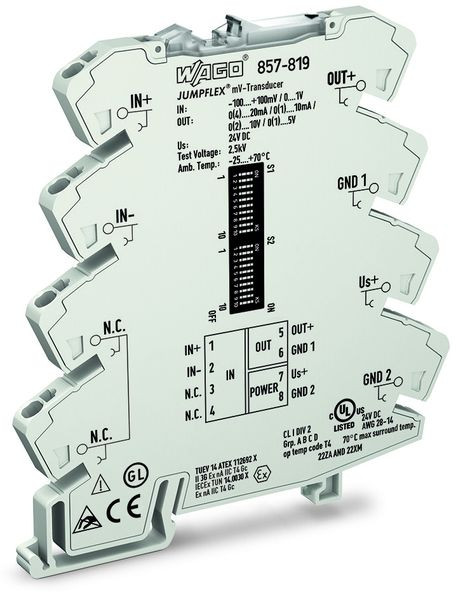

Artikelbild
Abbildung ähnlich
WAGO

01436155
WAGO 857-819 MILLIVOLT-MESSUMFORMER KONF.IF

857-819 4045454665975 857-819
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
100 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

JUMPFLEX®
konfigurierbar per DIP-Schalter oder Software,
Eingangssignale +/- 100mV, 0 .. 200mV bis 0 .. 1000mV (in 100mV-Schritten), eigene Kennlinien mit bis zu 30 Stützstellen per Software einlernbar,
Ausgangssignale +/-0(4)..20mA, +/-0(1)..5V, +/-0(2)..10V Spannungsmessumformer; bipolares Spannungseingangssignal; Strom- und Spannungsausgangssignal; Konfiguration per Software; Versorgungsspannung DC 24 V; 6 mm Baubreite; 2,50 mm²

Kurzbeschreibung:

Der Spannungsmessumformer wandelt Millivolt-Signale, die am Eingang angeschlossen werden, in ein analoges Normsignal am Ausgang um.

Merkmale:

  • PC-Konfigurationsschnittstelle
  • Kalibrierte Messbereichsumschaltung
  • Zuschaltbares ClippingBegrenzung des analogen Normsignals auf die Messbereichsendwerte
  • Galvanische 3-Wege-Trennung mit 2,5kV-Prüfspannung

Merkmale

Schutzart (IP) IP20
Breite 6 mm
Verpackungseinheit 1
Verpackungseinheit 100
Gewicht 0,05
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 90303320
Montageart Schnappbefestigung Tragschiene
Höhe 94 mm
Tiefe 94 mm
Anzahl der Kanäle 1
Art der Spannungsversorgung sonstige
Betriebstemperatur -25 - 70 °C
Ausführung des elektrischen Anschlusses Federzuganschluss
Anzahl der Ausgangsbereiche 0 mA ... 10 mA 1
Anzahl der Ausgangsbereiche 0 V ... 10 V 1
Anzahl der Ausgangsbereiche 0 mA ... 20 mA 1
Anzahl der Ausgangsbereiche 0 V ... 5 V 1
Anzahl der Ausgangsbereiche 1 V ... 5 V 1
Anzahl der Ausgangsbereiche 2 V ... 10 V 1
Anzahl der Ausgangsbereiche 4 mA ... 20 mA 1
Anzahl der Eingangsbereiche 0 mV ... 200 mV 1
Anzahl der Eingangsbereiche 0 mV ... 300 mV 1
Anzahl der Eingangsbereiche 0 mV ... 500 mV 1
Anzahl der Eingangsbereiche -100 mV ... +100 mV 1
Bemessungsversorgungsspannung bei DC 16.8 - 31.2 V
Bürde 2000 - 600 Ohm
Galvanische Trennung zwischen Eingang und Ausgang ja
Galvanische Trennung zwischen den Eingängen ja
Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen ja
Temperaturdrift 0.01 %/K
Kurzbeschreibung JUMPFLEX? transducer Millivolt transducer Records all mV signals
eClass 11.0 - Klasse 27210120
UNSPSC 14.0801 - Klasse 39122300
