Beschreibung

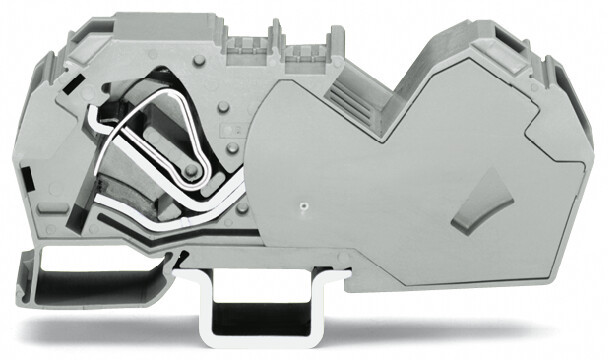

Serie 785, mit integrierter Abschlussplatte
mit CAGE CLAMP®-Anschluss, für alle Leiterarten, schraubenlos, Frontverdrahtung, Betätigung mit Schraubendreher oder topJob® Betätigungswerkzeug
1000 V / 8 kV / 3, 6 - 35 mm2 2-Leiter-Durchgangsklemme; 35 mm²; mit integrierter Abschlussplatte; seitliche und mittige Beschriftung; für Tragschiene 35 x 15 und 35 x 7,5; CAGE CLAMP®; 35,00 mm²; grau
mit CAGE CLAMP®-Anschluss, für alle Leiterarten, schraubenlos, Frontverdrahtung, Betätigung mit Schraubendreher oder topJob® Betätigungswerkzeug
1000 V / 8 kV / 3, 6 - 35 mm2 2-Leiter-Durchgangsklemme; 35 mm²; mit integrierter Abschlussplatte; seitliche und mittige Beschriftung; für Tragschiene 35 x 15 und 35 x 7,5; CAGE CLAMP®; 35,00 mm²; grau
Durchgangsklemme Serie 785 mit Betätigungswerkzeug
Die Durchgangsklemme mit der Artikelnummer 785-601 ermöglicht einen schnellen und zuverlässigen Anschluss. Für den Leiteranschluss werden bei dieser Durchgangsklemme Abisolierlängen von 23 mm benötigt. Bei diesem Produkt wird die CAGE CLAMP®-Technologie genutzt. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. In Abhängigkeit von der Leiterart ist diese Durchgangsklemme für Leiterquerschnitte von 6 mm² bis 35 mm² geeignet.Merkmale
| Breite | 16 mm |
| Verpackungseinheit | 105 |
| Verpackungseinheit | 15 |
| Gewicht | 0,09 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369010 |
| Montageart | Hutschiene TH35 |
| Farbe | grau |
| Bemessungsspannung | 1000 V |
| Betriebstemperatur | 105 °C |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Anschließbarer Leiterquerschnitt eindrähtig | 35 - 6 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 35 - 6 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 35 - 6 mm² |
| Werkstoff des Isolierkörpers | Thermoplast |
| Bemessungsstrom In | 125 A |
| Höhe | 114 mm |
| Tiefe | 44.5 mm |
| Kurzbeschreibung | 2-conductor through terminal block with integrated end plate gray |
| eClass 11.0 - Klasse | 27141120 |
| UNSPSC 14.0801 - Klasse | 39121410 |
