01413878 WALTHER WA0031 Anschlussschrank 173 kVA
WA0031
4015609347872
WA0031
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Schrank aus elektrolytisch verzinktem Stahlblech, mit Kunststofflackierung RAL 2004 orange
Kranösen, schwenkbar
Hauptsicherung als Lasttrennschalter, abschließbar mit Vorhängeschloss
Untergestell feuerverzinkt mit Laschen für Erdnägel
Kabelabfangschellen / Zugentlastung
einheitliches Flanschmaß für CEE-Steckdosen von 16 A bis 125 A, daher einfache Umrüstung
großzügige Anschlussräume
Betriebsspannung: 230/400 V, 50 Hz
Schutzart: IP 44, Meßeinrichtung IP 54
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Anschluss-Schränke nach DIN VDE 0660 Teil 501/A1+A2

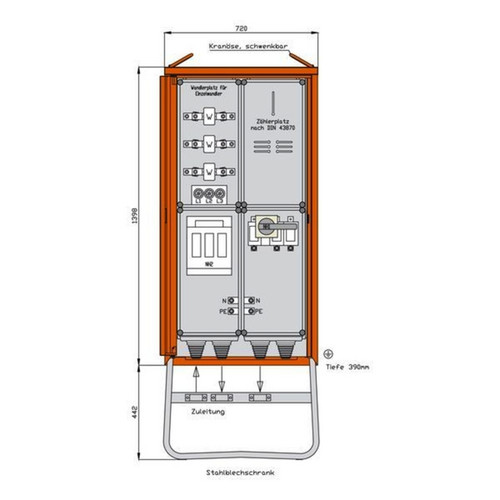

WALTHER Anschlussschrank Anschlussleistung: 173kVA nach IEC61439-4 und DIN/VDE 43868/1 Gehäuse (H40) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten im Isolierstoffgehäuse Schutzart : IP 44 Messeinrichtung Schutzart : IP 54 Größe ca.: 1398 x 720 x 390mm / H-B-T + Untergestell-Höhe ca.: 442mm Anschluss: 1 NH2-Sicherungslasttrennschalter 355A mit Bolzenanschluss M10 Messung: 1 Spannungspfadsicherung 3P 6A -DIAZED- 1 DS-Zählerplatz ohne Zähler nach DIN 43870/2 1 Wandleraufnahmevorrichtung mit Cu-Schienen und ISO-Stützern vorverdrahtet für Einzelwandler Abgang / Absicherung: 1 NH1-Lasttrennschalter mit Sicherungen 250A mit Bolzenanschluss M10
Anschluss-Schränke nach DIN VDE 0660 Teil 501/A1+A2
WALTHER Anschlussschrank Anschlussleistung: 173kVA nach IEC61439-4 und DIN/VDE 43868/1 Gehäuse (H40) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten im Isolierstoffgehäuse Schutzart : IP 44 Messeinrichtung Schutzart : IP 54 Größe ca.: 1398 x 720 x 390mm / H-B-T + Untergestell-Höhe ca.: 442mm Anschluss: 1 NH2-Sicherungslasttrennschalter 355A mit Bolzenanschluss M10 Messung: 1 Spannungspfadsicherung 3P 6A -DIAZED- 1 DS-Zählerplatz ohne Zähler nach DIN 43870/2 1 Wandleraufnahmevorrichtung mit Cu-Schienen und ISO-Stützern vorverdrahtet für Einzelwandler Abgang / Absicherung: 1 NH1-Lasttrennschalter mit Sicherungen 250A mit Bolzenanschluss M10
Merkmale
Schutzart (IP) | IP44 |
Breite | 720 mm |
Werkstoff des Gehäuses | Stahl |
Verpackungseinheit | 1 |
Gewicht | 105 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85371095 |
Ausführung | Anschlussschrank |
Höhe | 1840 mm |
Tiefe | 390 mm |
Hauptschalter | NH1 |
Bemessungsstrom | 250 A |
Anschlussleistung | 173 kVA |
Anzahl der Zählerfelder | 1 |
Bemessungsspannung | 400 V |
Anzahl der Pole Hauptschalter | 3 |
Hauptschalter-Bemessungsstrom | 250 A |
Geeignet nach IEC/EN 61439-4 | ja |
Kurzbeschreibung | Anschlussschrank 173kVA mit Wandlermessung und einem NH-Abgang |
