WALTHER

02434824 WALTHER WEV0781R1 Endverteiler 22kVA allstrom

WEV0781R1 4015609068647 WEV0781R1
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

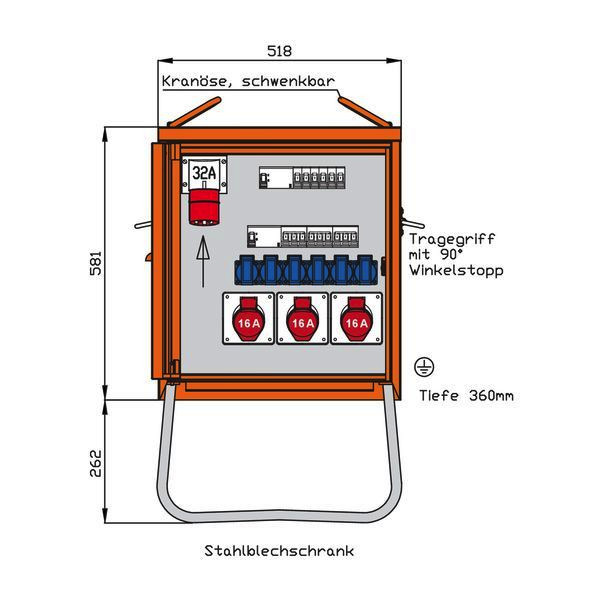

WALTHER Endverteilerschrank Anschlussleistung: 22kVA nach IEC61439-4 Gehäuse (H04) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Schutzart: IP 44 Größe ca.: 581 x 518 x 360mm / H-B-T + Untergestell-Höhe ca.: 262mm Anschluss: 1 CEE-Anbaugerätestecker 32A 5P 400V 6h mit Phasenwender Abgang / Absicherung: 1 RCD-Schutzschalter 4P 40A/30mA -B- 3 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C- 1 RCD-Schutzschalter 4P 40A/30mA -A- 6 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C- Hinweis: Vor Inbetriebnahme ist zu prüfen, dass kein Fehlerstromschutzschalter Typ A ** oder Typ F vorgeschaltet ist.

Merkmale

Schutzart (IP) IP44
Breite 518 mm
Werkstoff des Gehäuses Stahl
Verpackungseinheit 1
Gewicht 47,3
Gewichtseinheit KG
Gewichtbezugsmenge 1
Ausführung Endverteilerschrank
Höhe 843 mm
Tiefe 360 mm
Bemessungsstrom 32 A
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig 3
Anzahl der SCHUKO-Steckdosen 6
Anschlussleistung 22 kVA
Bemessungsspannung 230/400 V
Hauptschalter ohne
Anzahl der Fehlerstrom-Schutzschalter 30 mA 2
Anzahl der Leitungsschutzschalter 9
Fehlerstrom-Typ B
Geeignet nach IEC/EN 61439-4 ja

Anhänge

icon
Datei (pdb_Baustrom_D_E_Nov2018.pdf, 5.75 MB)
