02434829 WALTHER WEV0795R1 Endverteiler 22kVA allstrom
WEV0795R1
4015609068685
WEV0795R1
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

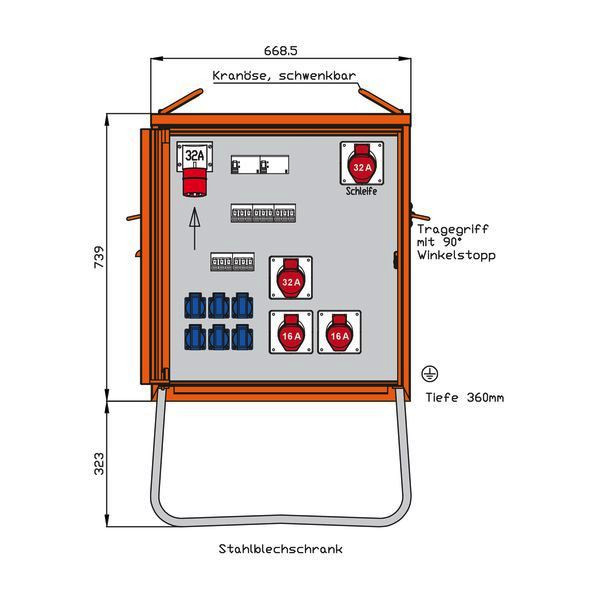

WALTHER Endverteilerschrank
Anschlussleistung: 22kVA
nach IEC61439-4
Gehäuse (H06) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Schutzart : IP 44
Größe ca.: 739 x 669 x 360mm / H-B-T
+ Untergestell-Höhe ca.: 323mm
Anschluss:
1 CEE-Anbaugerätestecker 32A 5P 400V 6h
mit Phasenwender
Abgang / Absicherung:
1 CEE-Anbaudose 32A 5P 400V 6h
als Kabelschleife
1 RCD-Schutzschalter 4P 40A/30mA -B-
1 CEE-Anbaudose 32A 5P 400V 6h
mit Leitungsschutzschalter (MCB) 3P 32A -C-
2 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-
1 RCD-Schutzschalter 4P 40A/30mA ?A-
6 Schutzkontaktsteckdosen 16A 2P 230V
mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
Hinweis:
Vor Inbetriebnahme ist zu prüfen, dass kein Fehlerstromschutzschalter Typ A ** oder Typ F vorgeschaltet ist.
Merkmale
Schutzart (IP) | IP44 |
Breite | 669 mm |
Werkstoff des Gehäuses | Stahl |
Verpackungseinheit | 1 |
Gewicht | 47,3 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Ausführung | Endverteilerschrank |
Höhe | 1062 mm |
Tiefe | 360 mm |
Bemessungsstrom | 32 A |
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig | 2 |
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig | 2 |
Anzahl der SCHUKO-Steckdosen | 6 |
Anschlussleistung | 22 kVA |
Bemessungsspannung | 230/400 V |
Hauptschalter | ohne |
Anzahl der Fehlerstrom-Schutzschalter 30 mA | 2 |
Anzahl der Leitungsschutzschalter | 9 |
Fehlerstrom-Typ | B |
Geeignet nach IEC/EN 61439-4 | ja |
