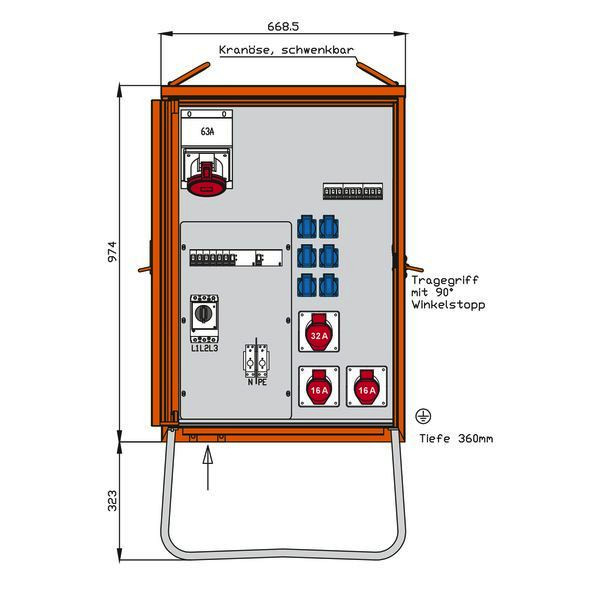

Abbildung ähnlich
WALTHER

02439663
WALTHER WV0369R1 Verteilerschrank 44kVA mit 2 RC

WV0369R1 4015609080656 WV0369R1
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

WALTHER Verteilerschrank

Anschlussleistung: 44 kVA

nach IEC61439-4

Gehäuse (H08) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart: IP44
Größe ca.: 974 x 669 x 360 mm / H-B-T
+ Untergestell-Höhe ca.: 323 mm

Anschluss:

1 Leistungsschalter 3P 63 A
mit thermisch-magnetischem Auslöser
mit Rahmenklemmen 10-50 mm²

Abgang/Absicherung:

1 RCD-Schutzschalter 4P 63 A/300 mA -B-
1 CEE-Anbaudose 63 A 5P 400 V 6h
ohne Vorsicherung -direkt ab RCD-
1 RCD-Schutzschalter 4P 63 A/30 mA -B-
1 CEE-Anbaudose 32 A 5P 400 V 6h
mit Leitungsschutzschalter (MCB) 3P 32 A -C-
2 CEE-Anbaudosen 16 A 5P 400 V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16 A -C-
6 Schutzkontaktsteckdosen 16 A 2P 230 V
mit je 1 Leitungsschutzschalter (MCB) 1P 16 A -C-

Merkmale

Schutzart (IP) IP44
Breite 669 mm
Werkstoff des Gehäuses sonstige
Verpackungseinheit 1
Gewicht 55
Gewichtseinheit KG
Gewichtbezugsmenge 1
Ausführung Verteilerschrank
Höhe 1297 mm
Tiefe 360 mm
Hauptschalter Leistungsschalter
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig 2
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig 1
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig 1
Anzahl der SCHUKO-Steckdosen 6
Anschlussleistung 44 kVA
Bemessungsspannung 230/400 V
Anzahl der Fehlerstrom-Schutzschalter 300 mA 1
Anzahl der Fehlerstrom-Schutzschalter 30 mA 1
Anzahl der Leitungsschutzschalter 9
Anzahl der Pole Hauptschalter 3
Hauptschalter-Bemessungsstrom 63 A
Geeignet nach IEC/EN 61439-4 ja
Kurzbeschreibung Verteilerschrank 44kVA mit 2 RCDs Typ B, 9 LS, 4 CEE-Abgänge 16-63A und 6 Typ F-Steckdosen
eClass 11.0 - Klasse 27142605
UNSPSC 14.0801 - Klasse 39121305
