WALTHER WV0445R1 Verteilerschrank 87kVA alls

WV0445R1 4015609068012 WV0445R1
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

WALTHER Verteilerschrank

Anschlussleistung: 87 kVA

nach IEC61439-4

Gehäuse (H20) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart: IP44

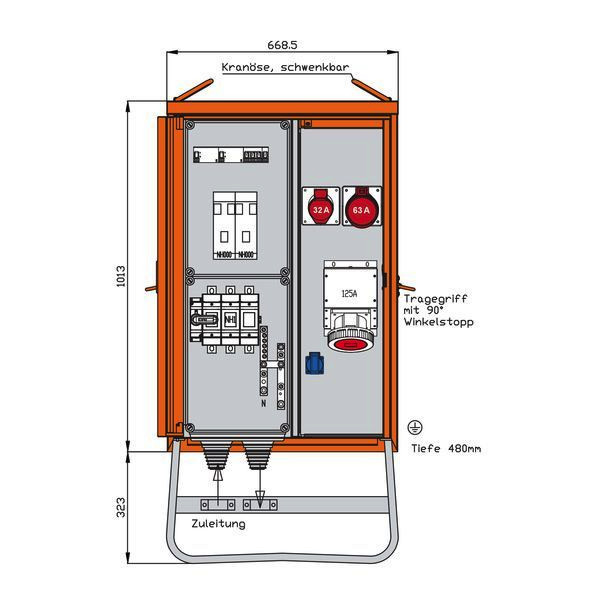

Größe ca.: 1013 x 669 x 480 mm / H-B-T
+ Untergestell-Höhe ca.: 323 mm

Anschluss:

1 NH1-Lasttrennschalter mit Sicherungen 125 A
mit Bolzenanschluss M10

Abgang/Absicherung:

1 RCD-Schutzschalter 4P 125 A/500 mA -B-
1 CEE-Anbaudose 125 A 5P 400 V 6h
ohne Vorsicherung -direkt ab RCD-
1 CEE-Anbaudose 63 A 5P 400 V 6h
mit NH000-Sicherungslasttrennschalter 63 A
1 RCD-Schutzschalter 4P 40 A/30 mA -B-
mit NH000-Sicherungslasttrennschalter 40 A
1 CEE-Anbaudose 32 A 5P 400 V 6h
mit Leitungsschutzschalter (MCB) 3P 32 A -C-
1 Schutzkontaktsteckdose 16 A 2P 230 V
mit Leitungsschutzschalter (MCB) 1P 16 A -C-

Merkmale

Schutzart (IP) IP44
Breite 689 mm
Werkstoff des Gehäuses sonstige
Verpackungseinheit 1
Gewicht 80
Gewichtseinheit KG
Gewichtbezugsmenge 1
Ausführung sonstige
Höhe 1336 mm
Tiefe 390 mm
Hauptschalter NH1
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig 1
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig 1
Anzahl der SCHUKO-Steckdosen 1
Anschlussleistung 87 kVA
Bemessungsspannung 230/400 V
Anzahl der Fehlerstrom-Schutzschalter 30 mA 1
Anzahl der Leitungsschutzschalter 2
Anzahl der Pole Hauptschalter 3
Hauptschalter-Bemessungsstrom 125 A
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig 1
Geeignet nach IEC/EN 61439-4 ja
Kurzbeschreibung Verteilerschrank 87kVA mit 2 RCDs Typ B, 2 LS, 3 CEE-Abgänge 32-125A und eine Typ F-Steckdose
eClass 11.0 - Klasse 27142605
UNSPSC 14.0801 - Klasse 39121305
