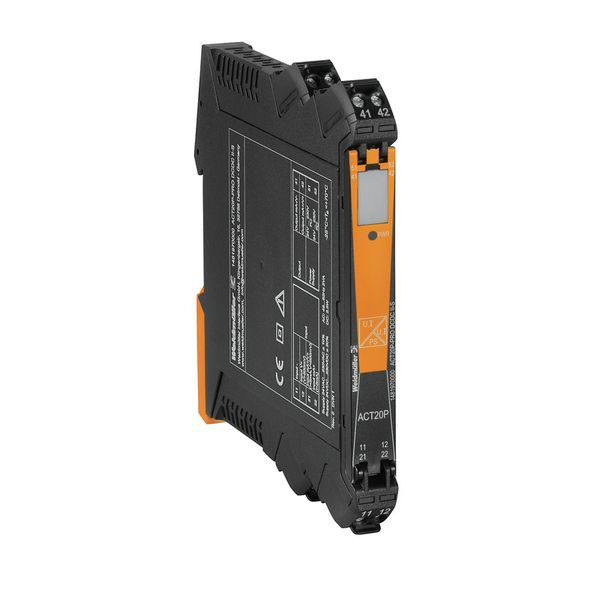

Artikelbild
Abbildung ähnlich
WEIDMÜLLER

03503041
WEIDMÜLLER ACT20P-PRO DCDC II-S Signalwandler

ACT20P-PRODCDCII-S 4050118291032 1481970000
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Trennverstärker zum Erfassen von elektrischen und physikalischen Größen. Mit galvanischer Trennung, universell einsetzbar.

Merkmale

Schutzart (IP) IP20
Breite 12.5 mm
Verpackungseinheit 1
Gewicht 0,17
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 90328900
Höhe 119.2 mm
Tiefe 113.7 mm
Galvanische Trennung zwischen Eingang und Ausgang ja
Galvanische Trennung zwischen den Eingängen ja
Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen ja
Gerätebauform Zubehör/Ersatzteile für Gasheizkessel
Ausführung des elektrischen Anschlusses Schraubanschluss
Anzahl der Ausgangsbereiche 0 mA ... 10 mA 1
Anzahl der Ausgangsbereiche 0 V ... 10 V 1
Anzahl der Ausgangsbereiche 0 mA ... 20 mA 1
Anzahl der Ausgangsbereiche 0 V ... 5 V 1
Anzahl der Ausgangsbereiche -10 mA ... +10 mA 1
Anzahl der Ausgangsbereiche -10 V ... +10 V 1
Anzahl der Ausgangsbereiche 10 V ... 0 V 1
Anzahl der Ausgangsbereiche 2 V ... 10 V 1
Anzahl der Ausgangsbereiche -20 mA ... +20 mA 1
Anzahl der Ausgangsbereiche 20 mA ... 0 mA 1
Anzahl der Ausgangsbereiche 20 mA ... 4 mA 1
Anzahl der Ausgangsbereiche 4 mA ... 20 mA 1
Anzahl der Eingangsbereiche +10 V ... -10 V 1
Anzahl der Eingangsbereiche +5 V ... -5 V 1
Anzahl der Eingangsbereiche 0 V ... 1 V 1
Anzahl der Eingangsbereiche 0 mA ... 10 mA 1
Anzahl der Eingangsbereiche 0 V ... 10 V 1
Anzahl der Eingangsbereiche 0 mV ... 100 mV 1
Anzahl der Eingangsbereiche 0 V ... 2 V 1
Anzahl der Eingangsbereiche 0 V ... 2,5 V 1
Anzahl der Eingangsbereiche 0 mA ... 20 mA 1
Anzahl der Eingangsbereiche 0 V ... 20 V 1
Anzahl der Eingangsbereiche 0 mV ... 200 mV 1
Anzahl der Eingangsbereiche 0 V ... 24 V 1
Anzahl der Eingangsbereiche 0 V ... 30 V 1
Anzahl der Eingangsbereiche 0 mV ... 300 mV 1
Anzahl der Eingangsbereiche 0 mA ... 5 mA 1
Anzahl der Eingangsbereiche 0 V ... 5 V 1
Anzahl der Eingangsbereiche 0 mV ... 500 mV 1
Anzahl der Eingangsbereiche 0 mV ... 60 mV 1
Anzahl der Eingangsbereiche -1 V ... +1 V 1
Anzahl der Eingangsbereiche 1 V ... 5 V 1
Anzahl der Eingangsbereiche -10 mA ... +10 mA 1
Anzahl der Eingangsbereiche -10 V ... +10 V 1
Anzahl der Eingangsbereiche 10 V ... 0 V 1
Anzahl der Eingangsbereiche 10 V ... 2 V 1
Anzahl der Eingangsbereiche -100 mV ... +100 mV 1
Anzahl der Eingangsbereiche -2 V ... +2 V 1
Anzahl der Eingangsbereiche 2 V ... 10 V 1
Anzahl der Eingangsbereiche -2,5 V ... +2,5 V 1
Anzahl der Eingangsbereiche -20 mA ... +20 mA 1
Anzahl der Eingangsbereiche -20 V ... +20 V 1
Anzahl der Eingangsbereiche 20 mA ... 0 mA 1
Anzahl der Eingangsbereiche 20 mA ... 4 mA 1
Anzahl der Eingangsbereiche -300 mV ... +300 mV 1
Anzahl der Eingangsbereiche 4 mA ... 20 mA 1
Anzahl der Eingangsbereiche -5 mA ... +5 mA 1
Anzahl der Eingangsbereiche -5 V ... +5 V 1
Anzahl der Eingangsbereiche 5 V ... 0 V 1
Anzahl der Eingangsbereiche 5 V ... 1 V 1
Anzahl der Eingangsbereiche -500 mV ... +500 mV 1
Anzahl der Eingangsbereiche -60 mV ... +60 mV 1
Betriebstemperatur -20 - 60 °C
Leistungsaufnahme 2 W
Bemessungsversorgungsspannung bei AC 235 V
Bemessungsversorgungsspannung bei DC 24 V
Kurzbeschreibung Signalwandler/-trenner, Eingang : I / U universell, Ausgang : I / U universell, Versorgungsspannung: 24…230 V DC ±20 %, 24…230 V AC ±10 % @ 48…62 Hz
SIL nach IEC 61508 ohne
Art der Spannungsversorgung aktiv
Temperaturdrift 0.02 %/K
eClass 11.0 - Klasse 27210120
UNSPSC 14.0801 - Klasse 39122300
