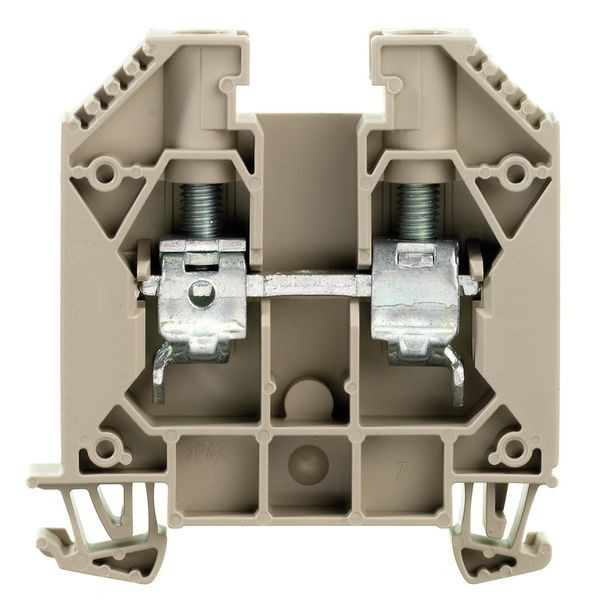

Artikelbild
Abbildung ähnlich
WEIDMÜLLER

01426436
WEIDMÜLLER Reihenklemme WDU16 102040 Weidmüller

WDU16 4008190127794 1020400000
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

50 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Umwelt Recyclinginformationen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Die W-Reihe bietet Produkte für Leitungsquerschnitte von 0,08 bis 240 mm² und für alle wichtigen Applikationen.
Wahlweise können Querverbindungen zum Schrauben und Stecken eingesetzt werden.
Für Schraubklemmen ist die steckbare Querverbindung (ZQV) eingesetzt.
Für 2,5 und 4 mm² sind Querverbindungen bis 10-polig standardmäßig erhältlich. Reihenklemme zum Anschließen oder Verbinden von Leitern mit dauerhaft sicherem Kontakt. Gehärteter Stahl hält den mechanischen Kräften stand, Zinn-beschichtetes Kupfer sorgt für beste Leitfähigkeit.

Merkmale

Breite 11.9 mm
Verpackungseinheit 50
Gewicht 29,46
Gewichtseinheit G
Gewichtbezugsmenge 1
Statistische Warennummer 73089059
Montageart Hutschiene TH35
Farbe beige
Bemessungsspannung 1000 V
Betriebstemperatur -60 - 130 °C
Abschlussplatte erforderlich ja
Ausführung elektrischer Anschluss 1 Schraubanschluss
Anzahl der Etagen 1
Anzahl der Klemmstellen je Etage 2
Anschließbarer Leiterquerschnitt eindrähtig 0.82 - 16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 0.82 - 25 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.82 - 16 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.82 - 25 mm²
Werkstoff des Isolierkörpers Thermoplast
Bemessungsstrom In 76 A
Explosionsgeprüfte Ausführung "Ex e" ja
Höhe 60 mm
Tiefe 62.5 mm
Kurzbeschreibung Durchgangs-Reihenklemme, Schraubanschluss, dunkelbeige, 16 mm², 76 A, 1000 V, Anzahl Anschlüsse: 2
Geeignet für Leiterwerkstoff Kupfer
Ausführung elektrischer Anschluss 2 Schraubanschluss
eClass 11.0 - Klasse 27141120
UNSPSC 14.0801 - Klasse 39121410
