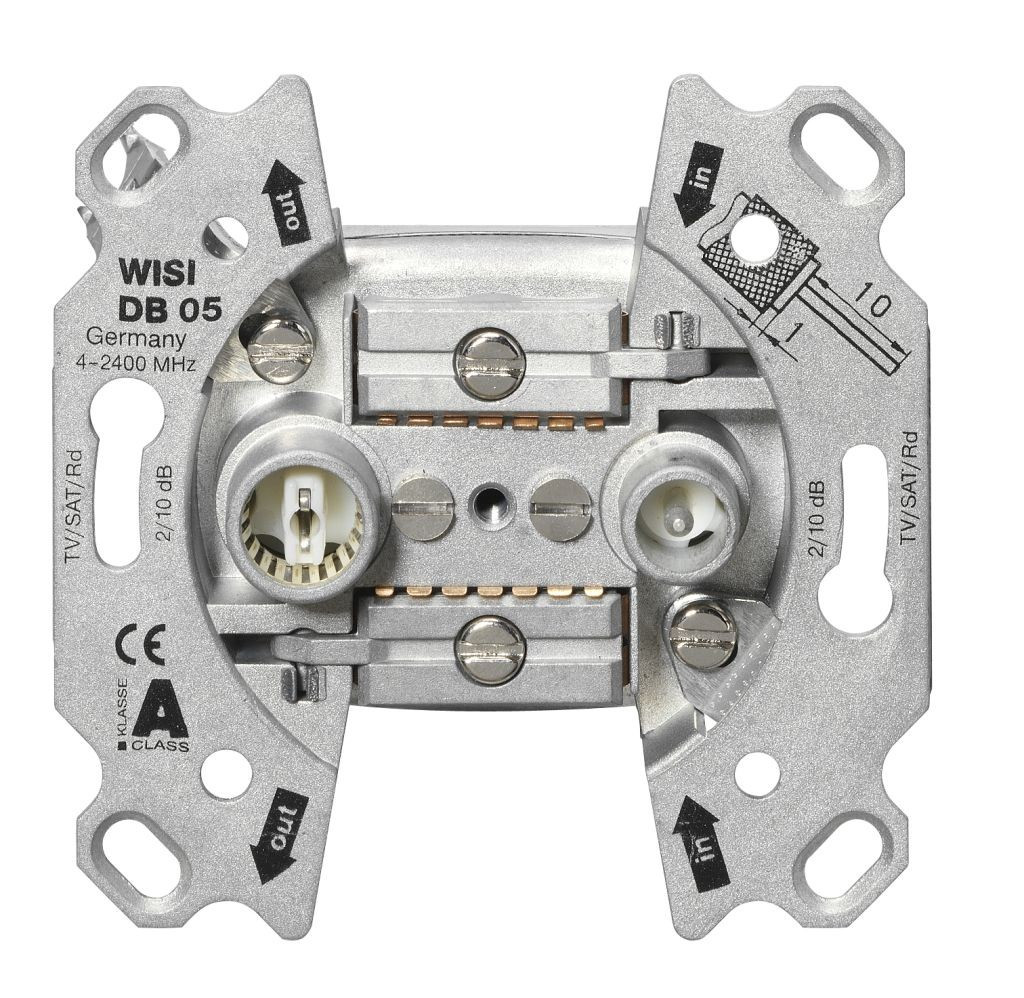

Artikelbild
Abbildung ähnlich
WISI

72323246
WISI DB 05 Universal Durchgangsdose 10dB

DB05 4010056199623 19962
ABAKUS
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

10 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Universal 2-Loch Durchgangsdose mit breitbandigem Frequenzbereich von 5-2400 MHz. Somit kann die DB 05 Antennendose sowohl in BK-Applikationen inklusive Rueckkanal als auch bei SAT- Einkabelloesungen ohne Schaltspannungen genutzt werden. Zum Anschluss der Endgeraete stehen 2 IEC-Anschluesse zur Verfuegung. Die hohe Entkopplung der Teilnehmerausgaenge stellt den einwandfreien Betrieb der angeschlossenen Endgeraete sicher. Das Schirmungsmaß der Klasse A wird erreicht.

Merkmale

Abakus Artikel Ja
Verpackungseinheit 10
Gewicht 0,09
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85291095
Ausführung Durchgangsdose
Durchgangsdämpfung bei 860 MHz 2.5 dB
Anschlussdämpfung bei 860 MHz 11.0 dB
Anschlussdämpfung bei 2150 MHz 11.0 dB
Durchgangsdämpfung bei 2150 MHz 3.5 dB
Montageart Unterputz
Farbe Aluminium
Abdeckung ohne
Oberfläche unbehandelt
Anzahl der Auslässe 2
Werkstoffgüte sonstige
Werkstoff Metall
Befestigungsart Krallen-/Schraubbefestigung
Ausführung der Oberfläche matt
Gerätebreite 70 mm
Gerätehöhe 70 mm
Gerätetiefe 22 mm
Min. Tiefe der Gerätedose 35 mm
Ausführung 2-Loch Durchgangsdose, ohne DC-Bypass
Kurzbeschreibung Universal Antennendose, 2-Loch Durchgangsdose 10 dB
Ausführung der Steckdose TV/RD/SAT
DAB+ ja
Abschirmeffizienzklasse Klasse A
TV-Frequenzband 2400 - 5 MHz
Radio-Frequenzband 2400 - 5 MHz
SAT-Frequenzband 2400 - 5 MHz

Anhänge

icon
Datei
pdb_Produktinfo_WISIDB05_de.pdf (89.57 KB)
