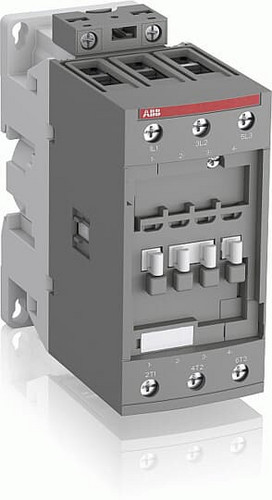

Artikelbild
Abbildung ähnlich
ABB

02518404
ABB AF52-30-00-13 Schütz 100-250V 50/60Hz-DC

AF52-30-00-13 3471523132337 1SBL367001R1300
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
10 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Umwelt Recyclinginformationen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Schütze AF09 bis AF96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfsschalter. Für frontseitigen Spulenanschluss steht bis AF65 ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.

Merkmale

Breite 55 mm
Verpackungseinheit 1
Verpackungseinheit 10
Gewicht 0,95
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369040
Anzahl der Schließer als Hauptkontakte 3
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 53 A
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 100 A
Bemessungssteuerspeisespannung Us bei AC 50 Hz 100 - 250 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 100 - 250 V
Bemessungssteuerspeisespannung Us bei DC 100 - 250 V
Höhe 125.5 mm
Tiefe 111 mm
Betriebsspannung bei AC 50 Hz 690 V
Betriebsspannung bei AC 60 Hz 690 V
Kurzbeschreibung Schütz, 22 kW, 100-250 V 50/60 Hz / DC
Bemessungsbetriebsleistung bei AC-3, 400 V 22 kW
eClass 11.0 - Klasse 27371003
UNSPSC 14.0801 - Klasse 39121529
