Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

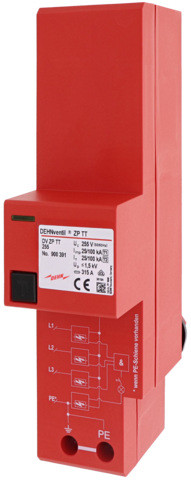

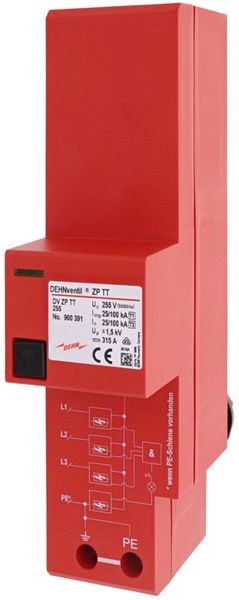

DEHNventil® ZP TT
mehrpoliger Kombi-Ableiter für das Hauptstromversorgungssystem, Kombi-Ableiter mit RADAX-Flow-Funkenstreckentechnologie, erfüllt lückenlos die Anforderungen der VDN-Richtlinie für den Einsatz im Vorzählerbereich, einfache und schnelle Montage durch Aufrasten auf das 40-mm-Sammelschienensystem, Funktionskontrolle durch Taster mit Leuchtmelder, Ausschaltselektiv zu Sicherungen zu 20 A gL/gG bis 25 kAeff Kurzschlussstrom, 4-poliger Kombi-Ableiter für TT- und TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem Mehrpoliger Kombiableiter DEHNventil ZP, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Werkzeugfrei direkt auf ein 40mm Sammelschienensystem im Zählerplatzraum aufrastbar. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A – 2.
mehrpoliger Kombi-Ableiter für das Hauptstromversorgungssystem, Kombi-Ableiter mit RADAX-Flow-Funkenstreckentechnologie, erfüllt lückenlos die Anforderungen der VDN-Richtlinie für den Einsatz im Vorzählerbereich, einfache und schnelle Montage durch Aufrasten auf das 40-mm-Sammelschienensystem, Funktionskontrolle durch Taster mit Leuchtmelder, Ausschaltselektiv zu Sicherungen zu 20 A gL/gG bis 25 kAeff Kurzschlussstrom, 4-poliger Kombi-Ableiter für TT- und TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem Mehrpoliger Kombiableiter DEHNventil ZP, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Werkzeugfrei direkt auf ein 40mm Sammelschienensystem im Zählerplatzraum aufrastbar. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A – 2.
Merkmale
| Schutzart (IP) | IP30 |
| Polzahl | 4 |
| Verpackungseinheit | 1 |
| Gewicht | 1,01 |
| Statistische Warennummer | 85363090 |
| Blitzstoßstrom (10/350 µs) | 100 kA |
| Baugröße | 3 TE |
| Höchste Dauerspannung AC | 255 V |
| Nennspannung AC | 230 V |
| Prüfklasse | Typ 1 und 2 |
| Signalisierung am Gerät | optisch |
| Montageart | Sammelschiene |
| Folgestromlöschfähigkeit | 25 kA |
| Schutzpegel L-N | 1.5 kV |
| Schutzpegel N-PE | 1.5 kV |
| Spezifische Energie (W/R) | 2500 kJ/Ohm |
| Energetisch koordinierte Schutzwirkung zum Endgerät | ja |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 315 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 315 A |
| Spannungsschaltende Funkenstreckentechnologie | ja |
| Kurzbeschreibung | Kombiableiter Typ 1+Typ 2 DEHNventil ZP für dreiphasige TT und TN-S-Systeme |
| eClass 11.0 - Klasse | 27130808 |
| UNSPSC 14.0801 - Klasse | 39121613 |
