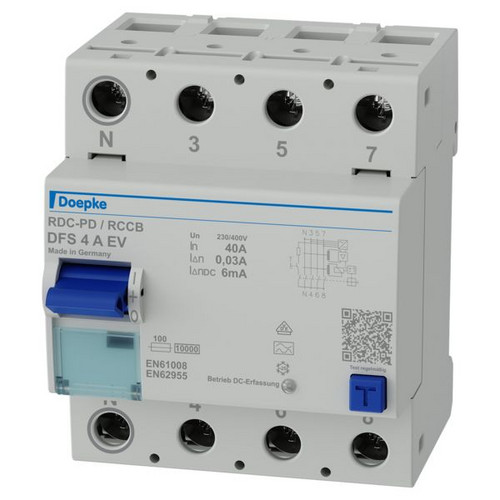

Artikelbild
Abbildung ähnlich
DOEPKE

01023337
DOEPKE DFS4 040-4/0,03-A EV FI-Schalter EV

DFS4 040-4/0,03-A EV 4014712215955 09134818
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
20 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Fehlerstromschutzschalter des Typs A sind puls- und wechselstromsensitiv. Unsere EV-Variante wurde speziell für den Einsatz in Ladeeinrichtungen für Elektrofahrzeuge entwickelt. Die EV-Schalter erkennen glatte Gleichfehlerströme und trennen sicher bei 6 mA DC. Damit schützen sie vorgeschaltete RCCB der Typen A oder F und sorgen für höchste Sicherheit an Ihrer Stromtankstelle.

Merkmale

Schutzart (IP) IP20
Polzahl 4
Verpackungseinheit 1
Verpackungseinheit 20
Gewicht 0,49
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85363030
Montageart DIN-Schiene
Einbautiefe 69 mm
Bemessungsstrom 40 A
Bemessungsspannung 400 V
Fehlerstrom-Typ A
Kurzschlussfestigkeit (Icw) 10 kA
Stoßstromfestigkeit 3 kA
Breite in Teilungseinheiten 4
Bemessungsfehlerstrom 0.03 A
Kurzbeschreibung FI-Schutzschalter 4p, 40A, 0.03A, Typ A EV, N-li
Bemessungsabschaltvermögen 0.5 kA
Bemessungsspannung Zusatzeinrichtung 440 V
Baugröße (nach DIN 43880) 4
eClass 11.0 - Klasse 27142201
UNSPSC 14.0801 - Klasse 39121601

Anhänge

icon
Datei
pdb_doepke_09134818_dbl_de.pdf (1.44 MB)
icon
Datei
pdb_doepke_3930302_dfs4evna_bed_web_ml.pdf (344.32 KB)
icon
Datei
pdb_doepke_3930302_dfs4evna_man_web_ml.pdf (344.32 KB)
icon
Datei
pdb_doepke_declaration_rohs_ml.pdf (708.2 KB)
icon
Datei
pdb_doepke_09112601_derating_dfs2u4_inf_web_ml.pdf (146.57 KB)
