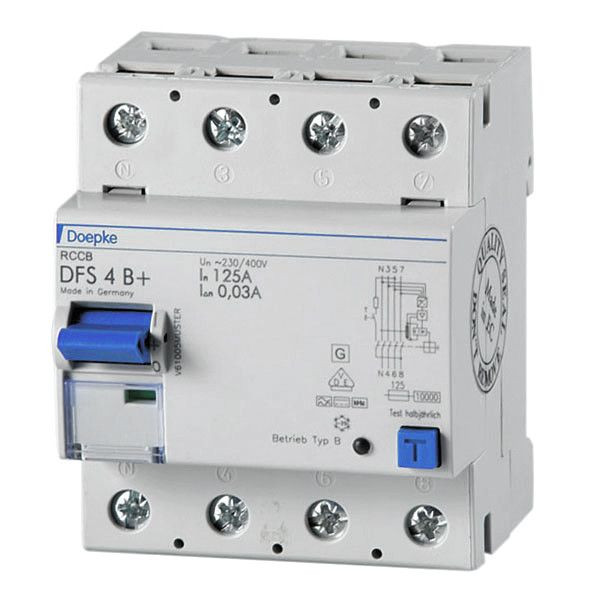

Abbildung ähnlich

01010735
DOEPKE DFS4 040-4/0,03-B+ FI-Schalterallstrom

Lieferanten-Type: DFS4 040-4/0,03-B+ EAN: 4014712203235 Lieferanten-Artikel-Nr.: 09134895

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen
20 ST	Menge übernehmen

Funktionen

Umwelt Recyclinginformationen

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

allstromsensitiv Typ B+
Die Baureihe B+ basiert auf der neuen Norm V VDE 0664-110. Gegenüber
FI-Schutzschaltern der SK-Baureihe lösen diese Geräte bei Fehlerströmen von 420 mA aus.
Sie bieten somit einen normgerechten Brandschutz.
Auch in 16-A- und 25-A-Ausführung lieferbar, des Weiteren mit Bemessungsfehlerstrom 0,1 A verfügbar. Fehlerstromschutzschalter des Typs B+ sind allstromsensitiv. Sie bieten einen vorbeugenden Brandschutz von 420 mA bei Frequenzen bis 20 kHz. Geräte in Standardausführung sind für Stromkreise mit 230/400 V bei 50 Hz ausgelegt.

Merkmale

Schutzart (IP)	IP20
Spannungsart	AC
Polzahl	4
Verpackungseinheit	1
Verpackungseinheit	20
Gewicht	0,48
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Statistische Warennummer	85363030
Montageart	DIN-Schiene
Einbautiefe	69 mm
Bemessungsstrom	40 A
Bemessungsspannung	400 V
Fehlerstrom-Typ	B+
Kurzschlussfestigkeit (Icw)	10 kA
Stoßstromfestigkeit	3 kA
Breite in Teilungseinheiten	4
Kurzzeitverzögerter Typ	ja
Zusatzeinrichtungen möglich	ja
Frequenz	50 Hz
Bemessungsfehlerstrom	0.03 A
Bemessungsisolationsspannung Ui	400 V
Verschmutzungsgrad	2
Anschließbarer Leiterquerschnitt eindrähtig	1.5 - 50 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	1.5 - 50 mm²
Mit Verriegelungsvorrichtung	ja
Umgebungstemperatur während des Betriebs	-25 - 40 °C
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
RAL-Nummer (ähnlich)	7035
Verlustleistung	6.1 W
Kurzbeschreibung	FI-Schutzschalter 4p, 40A, 0.03A, Typ B+, N links
eClass 11.0 - Klasse	27142201
UNSPSC 14.0801 - Klasse	39121601

Anhänge

Datei

pdb_doepke_09134895_dbl_de.pdf (1.77 MB)

Datei

pdb_doepke_3930298_dfs2dfs4_bed_web_ml.pdf (205.82 KB)

Datei

pdb_doepke_declaration_rohs_ml.pdf (708.2 KB)

Datei

pdb_doepke_09112601_derating_dfs2u4_inf_web_ml.pdf (146.57 KB)
