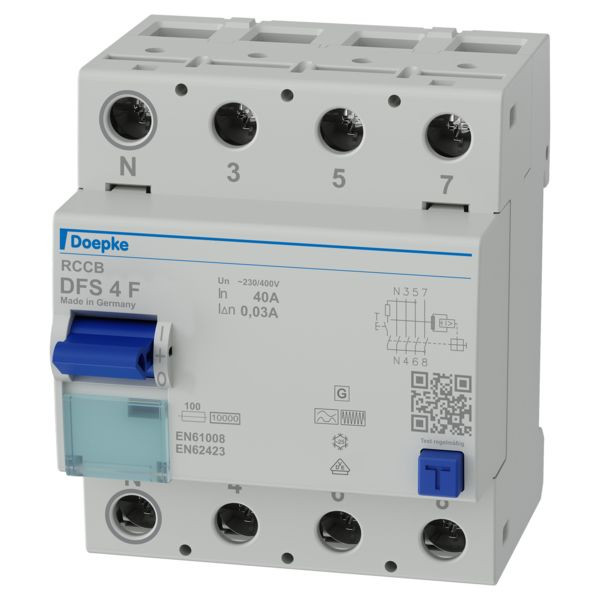

01011602 DOEPKE DFS4 040-4/0,03-F FI-Schalter Typ F
DFS4 040-4/0,03-F
4014712212329
09134820
Top-Seller
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
20 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
DFS 4 Typ F, vierpolig, 4 TE
Auch in 80-A-, 100-A- und 125-A-Ausführung lieferbar. Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. DFS 4 sind zwei- oder vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze. In Standardausführung sind die kompakten Geräte vier Teilungseinheiten schmal. Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich. Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen. Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche. Die kostenlose Etikettensoftware hilft bei der Beschriftung. Schalter des Typs F sind mischfrequenzsensitiv. Sie schützen netzspannungsunabhängig vor Puls- und Wechselfehlerströmen sowie Fehlerströmen mit Mischfrequenzen abweichend von 50 Hz. Sie sind erhöht stoßstrom- und gewitterfest. Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V, 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: sensitiv für Wechsel- und pulsierende Gleichfehlerströme der Netzfrequenz (Typ A) sowie Wechselfehlerströme mit Mischfrequenzen ungleich 50 Hz; hohe Immunität gegen Stoßfehlerströme und netzspannungsgetriebene Folgestromimpulse; geringe Baugröße für alle Bemessungsströme; hohe Kurzschlussfestigkeit; beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss; Schaltstellungsanzeige; Sichtfenster für Beschriftungsetiketten; Multifunktionsschaltknebel mit drei Positionen: "ein", "aus", "ausgelöst"; Anschluss C1 Neutralleiterposition links; Montageart: Schnellbefestigung auf Tragschiene; Einbaulage beliebig; Einspeiserichtung beliebig; Einsatzgebiete: Moderne Hausinstallationen mit LED-Beleuchtungsanlagen sowie einphasigen Frequenzumrichtern; Ideal für Anlagen, in denen RCCB vom Typ A aufgrund von Stoßfehlerströmen zu Fehlauslösungen neigen; Gewerbliche und industrielle Installationen mit TN-S-, TT- und TN-C-S-Systemen, in denen Betriebsmittel der Leistungselektronik ohne galvanische Netztrennung zur Anwendung kommen, wie z. B. Schaltnetzteile, Hochfrequenzstromrichter, Photovoltaik- und USV-Anlagen mit trafolosen Wechselrichtern; Ausgeschlossen ist der Einsatz in TN-C-Netzen und zum Schutz von Anlagen. in denen elektronische Betriebsmittel glatte Gleichfehlerströme verursachen können. Hier ist ein umfassender Schutz nicht gegeben. Für solche Anwendungen empfehlen wir unsere allstromsensitiven Fehlerstromschutzschalter (Typ B oder B+); Hinweise: geeignet für den Einsatz in 50-Hz-Wechselstromnetzen; Nicht für den Einsatz in Gleichstromnetzen sowie auf der Ausgangsseite von gesteuerten elektrischen Betriebsmitteln wie z. B. Frequenzumrichtern bestimmt.
Auch in 80-A-, 100-A- und 125-A-Ausführung lieferbar. Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. DFS 4 sind zwei- oder vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze. In Standardausführung sind die kompakten Geräte vier Teilungseinheiten schmal. Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich. Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen. Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche. Die kostenlose Etikettensoftware hilft bei der Beschriftung. Schalter des Typs F sind mischfrequenzsensitiv. Sie schützen netzspannungsunabhängig vor Puls- und Wechselfehlerströmen sowie Fehlerströmen mit Mischfrequenzen abweichend von 50 Hz. Sie sind erhöht stoßstrom- und gewitterfest. Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V, 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: sensitiv für Wechsel- und pulsierende Gleichfehlerströme der Netzfrequenz (Typ A) sowie Wechselfehlerströme mit Mischfrequenzen ungleich 50 Hz; hohe Immunität gegen Stoßfehlerströme und netzspannungsgetriebene Folgestromimpulse; geringe Baugröße für alle Bemessungsströme; hohe Kurzschlussfestigkeit; beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss; Schaltstellungsanzeige; Sichtfenster für Beschriftungsetiketten; Multifunktionsschaltknebel mit drei Positionen: "ein", "aus", "ausgelöst"; Anschluss C1 Neutralleiterposition links; Montageart: Schnellbefestigung auf Tragschiene; Einbaulage beliebig; Einspeiserichtung beliebig; Einsatzgebiete: Moderne Hausinstallationen mit LED-Beleuchtungsanlagen sowie einphasigen Frequenzumrichtern; Ideal für Anlagen, in denen RCCB vom Typ A aufgrund von Stoßfehlerströmen zu Fehlauslösungen neigen; Gewerbliche und industrielle Installationen mit TN-S-, TT- und TN-C-S-Systemen, in denen Betriebsmittel der Leistungselektronik ohne galvanische Netztrennung zur Anwendung kommen, wie z. B. Schaltnetzteile, Hochfrequenzstromrichter, Photovoltaik- und USV-Anlagen mit trafolosen Wechselrichtern; Ausgeschlossen ist der Einsatz in TN-C-Netzen und zum Schutz von Anlagen. in denen elektronische Betriebsmittel glatte Gleichfehlerströme verursachen können. Hier ist ein umfassender Schutz nicht gegeben. Für solche Anwendungen empfehlen wir unsere allstromsensitiven Fehlerstromschutzschalter (Typ B oder B+); Hinweise: geeignet für den Einsatz in 50-Hz-Wechselstromnetzen; Nicht für den Einsatz in Gleichstromnetzen sowie auf der Ausgangsseite von gesteuerten elektrischen Betriebsmitteln wie z. B. Frequenzumrichtern bestimmt.
Merkmale
Schutzart (IP) | IP20 |
Spannungsart | AC |
Polzahl | 4 |
Verpackungseinheit | 1 |
Verpackungseinheit | 20 |
Gewicht | 0,42 |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85363030 |
Montageart | DIN-Schiene |
Einbautiefe | 69 mm |
Bemessungsstrom | 40 A |
Bemessungsspannung | 400 V |
Fehlerstrom-Typ | F |
Kurzschlussfestigkeit (Icw) | 10 kA |
Stoßstromfestigkeit | 3 kA |
Breite in Teilungseinheiten | 4 |
Kurzzeitverzögerter Typ | ja |
Zusatzeinrichtungen möglich | ja |
Frequenz | 50 Hz |
Bemessungsfehlerstrom | 0.03 A |
Bemessungsisolationsspannung Ui | 400 V |
Verschmutzungsgrad | 2 |
Anschließbarer Leiterquerschnitt eindrähtig | 1.5 - 50 mm² |
Anschließbarer Leiterquerschnitt mehrdrähtig | 1.5 - 50 mm² |
Mit Verriegelungsvorrichtung | ja |
Umgebungstemperatur während des Betriebs | -25 - 40 °C |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
RAL-Nummer (ähnlich) | 7035 |
Verlustleistung | 3.9 W |
Kurzbeschreibung | Doepke FI-Schutzschalter 4p, 40 A, 0.03 A, Typ F, N-li |
