Artikelbild
Abbildung ähnlich
DOEPKE

01041077

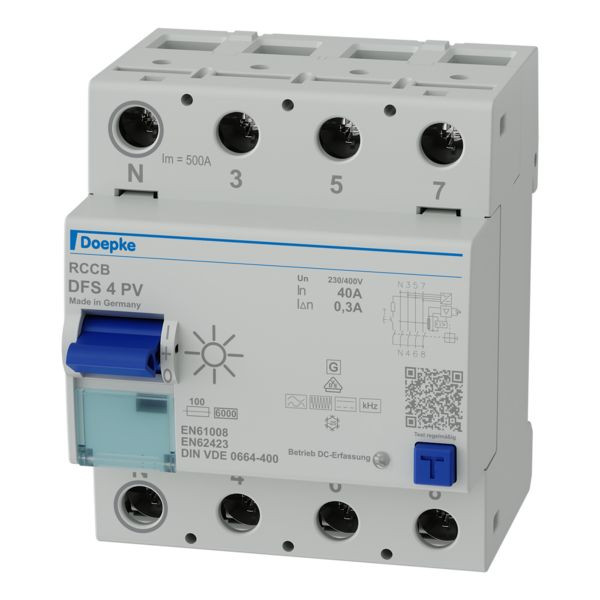

DOEPKE DFS4 040-4/0,30-PV FI-Schutzschalter PV

DFS4 040-4/0,30-PV 4014712284968 09136804
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
20 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Umwelt Recyclinginformationen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Die Fehlerstromschutzschalter sind allstromsensitiv und bieten einen vorbeugenden Brandschutz bei Frequenzen bis 20 kHz. Unsere PV-Variante wurde gezielt für den Einsatz in Photovoltaikanlagen entwickelt und bietet Ihnen den höchstmöglichen Schutz. Dank einer PV-optimierten Kurzzeitverzögerung sind die Schalter besonders resistent gegenüber Stoßströmen. Das reduziert Fehlauslösungen und erhöht die Verfügbarkeit Ihrer Anlage. Geräte in Standardausführung sind für Stromkreise mit 230/400 V bei 50 Hz ausgelegt.

Merkmale

Schutzart (IP) IP20
Spannungsart AC
Polzahl 4
Verpackungseinheit 1
Verpackungseinheit 20
Gewicht 0,45
Gewichtseinheit KG
Gewichtbezugsmenge 1
Montageart DIN-Schiene
Einbautiefe 69 mm
Bemessungsstrom 40 A
Bemessungsspannung 400 V
Bemessungsisolationsspannung Ui 400 V
Bemessungsfehlerstrom 0.3 A
Fehlerstrom-Typ B+
Kurzschlussfestigkeit (Icw) 6 kA
Stoßstromfestigkeit 3 kA
Verschmutzungsgrad 2
Breite in Teilungseinheiten 4
Kurzzeitverzögerter Typ ja
RAL-Nummer (ähnlich) 7035
Verlustleistung 5.2 W
Frequenz 50 Hz
Anschließbarer Leiterquerschnitt eindrähtig 1.5 - 50 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 1.5 - 50 mm²
Mit Verriegelungsvorrichtung ja
Umgebungstemperatur während des Betriebs -25 - 40 °C
Zusatzeinrichtungen möglich ja
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Kurzbeschreibung FI-Schutzschalter 4p, 40A, 0.3A, für PV-Anlagen, N links
eClass 11.0 - Klasse 27142201
UNSPSC 14.0801 - Klasse 39121601

Anhänge

icon
Datei
pdb_doepke_09136804_dbl_de.pdf (663.97 KB)
icon
Datei
pdb_doepke_3932185_dfs2dfs4_hp_pv_bed_ml_web.pdf (752.6 KB)
icon
Datei
pdb_doepke_declaration_rohs_ml.pdf (708.2 KB)
icon
Datei
pdb_doepke_5962028_energiewende_web_de.pdf (2.48 MB)
