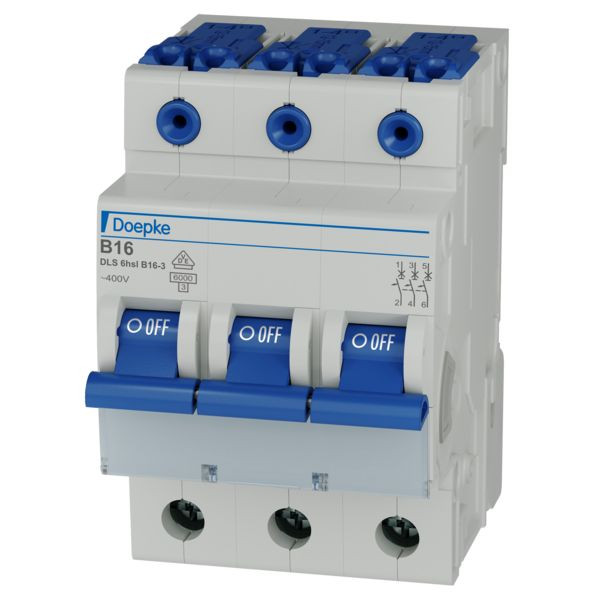

Abbildung ähnlich

01031791
DOEPKE DLS 6hsl B16-3 LS-Schalter 6KA 3p. B16A

Lieferanten-Type: DLS 6HSL B16-3 6KA EAN: 4014712190146 Lieferanten-Artikel-Nr.: 09917113

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen
4 ST	Menge übernehmen
20 ST	Menge übernehmen

Funktionen

Umwelt Recyclinginformationen

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

DSL 6hsl (schraublos) für den Einsatz im Handwerk
B-Charakteristik, 6 kA, 3-polig, 3 TE Leitungsschutzschalter schützen Kabel, Leitungen und Installationsgeräte gegen Überlast und Kurzschluss. Jeder unserer Leitungsschutzschalter ist mit einer Freiauslösung ausgestattet, die ein sicheres Abschalten, auch bei blockiertem Schaltknebel, garantiert. Die schraublose Ausführung DLS 6hsl für das Handwerk ist für Verteiler- und Endstromkreise ausgelegt. Sie lässt sich durch obere schraublose Steckklemmen mühelos montieren. Ihr Bemessungsschaltvermögen beträgt 6 kA. Mit der Auslösecharakteristik B gewährleisten die Schalter verlässlichen Schutz für Ihre Stromkreise ohne hohe Einschaltspitzen.

Merkmale

Schutzart (IP)	IP20
Spannungsart	AC/DC
Verpackungseinheit	1
Verpackungseinheit	4
Verpackungseinheit	20
Gewicht	0,34
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Statistische Warennummer	85362010
Einbautiefe	68 mm
Bemessungsstrom	16 A
Bemessungsspannung	400 V
Frequenz	16.67 - 60 Hz
Auslösecharakteristik	B
Energiebegrenzungsklasse	3
Überspannungskategorie	3
Verschmutzungsgrad	2
Breite in Teilungseinheiten	1
Polzahl (gesamt)	3
Bemessungsisolationsspannung Ui	2000 V
Anzahl der abgesicherten Pole	3
Anschließbarer Leiterquerschnitt eindrähtig	1 - 4 mm²
Umgebungstemperatur während des Betriebs	-25 - 70 °C
Zusatzeinrichtungen möglich	ja
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	6 kA
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Kurzbeschreibung	Leitungsschutzschalter 3p, B-Charakteristik, 16A/400V AC, 6kA, schraublos
Verlustleistung	6.3 W
eClass 11.0 - Klasse	27141901
UNSPSC 14.0801 - Klasse	39121601

Anhänge

Datei

pdb_doepke_09917113_dbl_de.pdf (1.43 MB)

Datei

pdb_doepke_09914019_verlustleistung_dls6_inf_web_ml.pdf (115.41 KB)

Datei

pdb_doepke_3930309_dls6_montageanleitung_web_ml.pdf (906.75 KB)

Datei

pdb_doepke_declaration_rohs_ml.pdf (708.2 KB)
