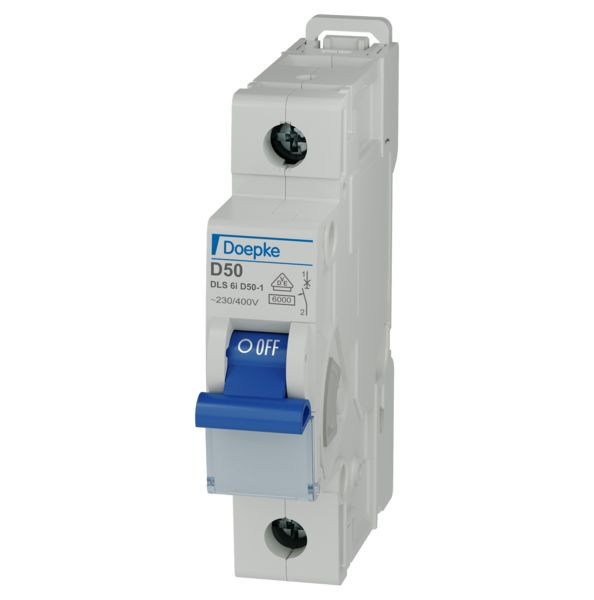

Artikelbild
Abbildung ähnlich
DOEPKE

01030163
DOEPKE DLS 6i D50-1 LS-Schalter 10KA 1p. D-50A

DLS 6I D50-1 6KA 4014712172371 09916388
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
12 ST Menge übernehmen
60 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Leitungsschutzschalter schützen Kabel, Leitungen und Installationsgeräte gegen Überlast und Kurzschluss. Jeder unserer Leitungsschutzschalter ist mit einer Freiauslösung ausgestattet, die ein sicheres Abschalten, auch bei blockiertem Schaltknebel, garantiert. Die Ausführung DLS 6i zeichnet sich durch beidseitige Rastschieber aus. So können Sie die Schalter bequem aus dem Schienenverbund lösen. Ihr Bemessungsschaltvermögen beträgt 6 kA. Mit der Auslösecharakteristik D gewährleisten die Schalter verlässlichen Schutz für Ihre Stromkreise mit Maschinen, Transformatoren oder Kondensatoren, die im Einschaltmoment extreme Stromspitzen erzeugen.

Merkmale

Schutzart (IP) IP20
Spannungsart AC/DC
Verpackungseinheit 1
Verpackungseinheit 60
Verpackungseinheit 12
Gewicht 0,14
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85362010
Einbautiefe 68 mm
Bemessungsstrom 50 A
Bemessungsspannung 400 V
Frequenz 50 - 60 Hz
Auslösecharakteristik D
Überspannungskategorie 3
Verschmutzungsgrad 2
Breite in Teilungseinheiten 1
Polzahl (gesamt) 1
Bemessungsisolationsspannung Ui 2000 V
Anzahl der abgesicherten Pole 1
Anschließbarer Leiterquerschnitt eindrähtig 0.5 - 25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 1.5 - 25 mm²
Umgebungstemperatur während des Betriebs -25 - 70 °C
Zusatzeinrichtungen möglich ja
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 6 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 6 kA
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Verlustleistung 9.2 W
Kurzbeschreibung Leitungsschutzschalter 1p, D-Charakteristik, 50A/230/400V AC, 50A/60V DC, 6kA, für die Industrie
eClass 11.0 - Klasse 27141901
UNSPSC 14.0801 - Klasse 39121601

Anhänge

icon
Datei
pdb_doepke_09916388_dbl_de.pdf (688 KB)
icon
Datei
pdb_doepke_09914019_verlustleistung_dls6_inf_web_ml.pdf (115.41 KB)
icon
Datei
pdb_doepke_3930309_dls6_montageanleitung_web_ml.pdf (906.75 KB)
icon
Datei
pdb_doepke_declaration_rohs_ml.pdf (708.2 KB)
