01030276

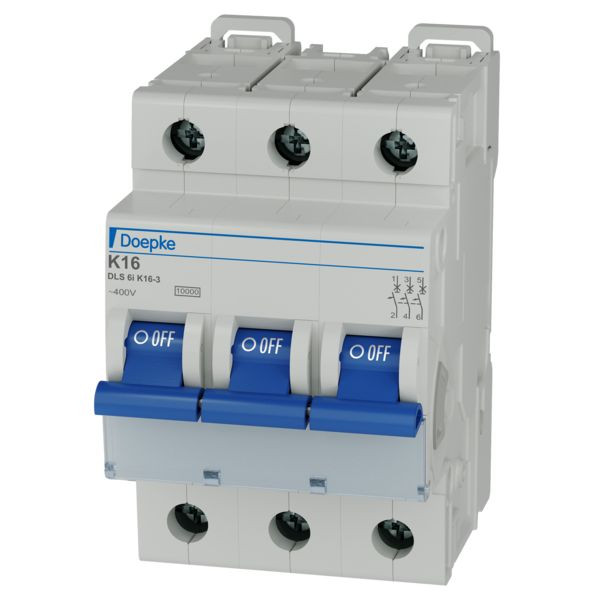

DOEPKE DLS 6i K16-3 LS-Schalter 10KA 3p. K-16A

Lieferanten-Type: DLS 6I K16-3 10KA EAN: 4014712174306 Lieferanten-Artikel-Nr.: 09916653

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen
4 ST	Menge übernehmen
20 ST	Menge übernehmen

Funktionen

Umwelt Recyclinginformationen

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

die Überstromauslösung erfolgt bei Strömen im Überlastbereich durch einen träge ansprechenden, wärmeempfindlichen Bimetallauslöser und bei Kurzschlussströmen durch einen elektromagnetischen Schnellauslöser, Schnellbefestigung auf Tragschiene Leitungsschutzschalter schützen Kabel, Leitungen und Installationsgeräte gegen Überlast und Kurzschluss. Jeder unserer Leitungsschutzschalter ist mit einer Freiauslösung ausgestattet, die ein sicheres Abschalten, auch bei blockiertem Schaltknebel, garantiert. Die Ausführung DLS 6i zeichnet sich durch beidseitige Rastschieber aus. So können Sie die Schalter bequem aus dem Schienenverbund lösen. Ihr Bemessungsschaltvermögen beträgt 10 kA. Mit der Auslösecharakteristik K gewährleisten die Schalter optimalen Schutz für Ihre Drehstromkreise, die eine sensible Überstromauslösung erfordern. Die K-Charakteristik eignet sich somit besonders für Motoren- und Tranformatorenlastkreise.

Merkmale

Schutzart (IP)	IP20
Spannungsart	AC
Verpackungseinheit	1
Verpackungseinheit	4
Verpackungseinheit	20
Gewicht	0,34
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Statistische Warennummer	85362010
Einbautiefe	68 mm
Bemessungsstrom	16 A
Bemessungsspannung	400 V
Frequenz	50 - 60 Hz
Auslösecharakteristik	K
Energiebegrenzungsklasse	3
Überspannungskategorie	3
Verschmutzungsgrad	2
Breite in Teilungseinheiten	3
Polzahl (gesamt)	3
Bemessungsisolationsspannung Ui	2000 V
Anzahl der abgesicherten Pole	3
Anschließbarer Leiterquerschnitt eindrähtig	0.5 - 25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	1.5 - 25 mm²
Umgebungstemperatur während des Betriebs	-25 - 70 °C
Zusatzeinrichtungen möglich	ja
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	10 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	10 kA
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Verlustleistung	7.6 W
Kurzbeschreibung	Leitungsschutzschalter 3p, K-Charakteristik, 16A/230/400V AC, 10kA, für die Industrie
eClass 11.0 - Klasse	27141901
UNSPSC 14.0801 - Klasse	39121601

Anhänge

Datei

pdb_doepke_09916653_dbl_de.pdf (766.28 KB)

Datei

pdb_doepke_09914019_verlustleistung_dls6_inf_web_ml.pdf (115.41 KB)

Datei

pdb_doepke_3930309_dls6_montageanleitung_web_ml.pdf (906.75 KB)

Datei

pdb_doepke_declaration_rohs_ml.pdf (708.2 KB)
