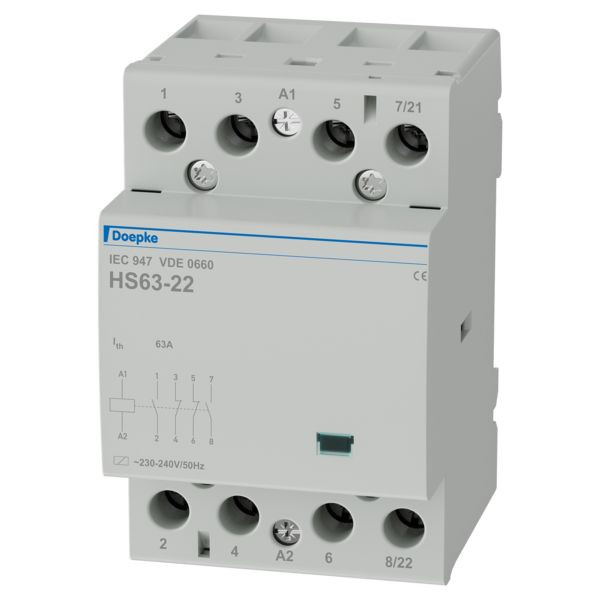

Artikelbild
Abbildung ähnlich
DOEPKE

01030454
DOEPKE HS 3-230AC/63-22 Schütz 230VAC 63A 2Ö/2S

HS 3-230AC/63-22 4014712107120 09980430
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
4 ST Menge übernehmen
40 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

mit Schnellbefestigung für Tragschiene nach EN 50022, 230V / 50 Hz Ein Schütz ist ein elektromagnetisch betätigter Fernschalter für große elektrische Leistungen. Mittels eines geringeren Stromes kann ein größerer Strom geschaltet werden. Sie gewährleisten eine galvanische Trennung zwischen Steuerkreis und geschaltetem Stromkreis. Installationsschütze der Baureihe HS zeichnen sich durch ihre lange mechanische und elektrische Lebensdauer aus. Ihre Magnetspule ist für den Dauerbetrieb (100 % ED) geeignet. Diese brummarme Ausführung eignet sich für den Einsatz in Industrie und Werkstatt.

Merkmale

Schutzart (IP) IP20
Verpackungseinheit 1
Verpackungseinheit 40
Verpackungseinheit 4
Gewicht 0,36
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85364900
Einbautiefe 60 mm
Bemessungsbetriebsspannung 400 V
Max. Glühlampenlast 8000 W
Max. Leuchtstofflampenlast 5100 VA
Max. Leuchtstofflampenlast (Duo-Schaltung) 8120 VA
Max. Leuchtstofflampenlast (parallel kompensiert) 3740 VA
Spannungsart der Betätigungsspannung AC
Spannungsart der Betriebsspannung AC
Bemessungsbetriebsstrom 63 A
Anzahl der Kontakte als Öffner 2
Anzahl der Kontakte als Schließer 2
Bemessungsbetätigungsspannung 230 V
Breite in Teilungseinheiten 3
Zusatzeinrichtungen möglich ja
Gebrauchskategorie nach EN IEC 60947-4-1 AC-3
Ausführung Leistung: 14,3 kW
Kurzbeschreibung Installationsschütz 230V AC, 63A, 2Ö/2S, 3 TE
eClass 11.0 - Klasse 27142308
UNSPSC 14.0801 - Klasse 39122200
